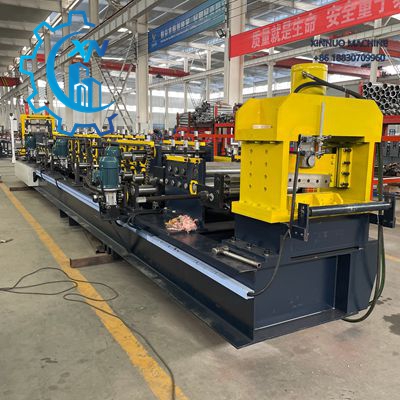

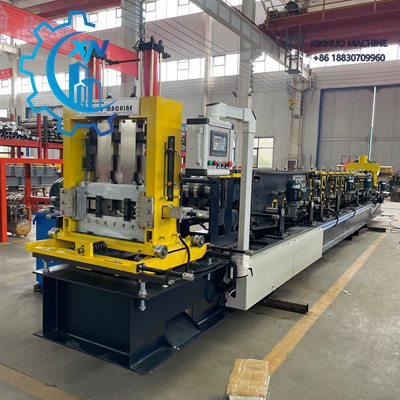

Perfiladeira de perfil C

1. Material e dimensões do produto
Esta máquina é adequada para chapas a quente e galvanizadas, com espessura de 1,0–3,0 mm. A largura da alma do perfil pode ser ajustada entre 75–150 mm, atendendo a diferentes aplicações em construção e estruturas metálicas.

2. Fluxo de produção
O processo de fabricação é altamente eficiente: desbobinador → alimentação e nivelamento → pré-corte → conformação → pós-furação → corte hidráulico → suporte de produto, totalmente controlado por sistema automático, garantindo precisão e produtividade.

3. Sistema de desbobinamento

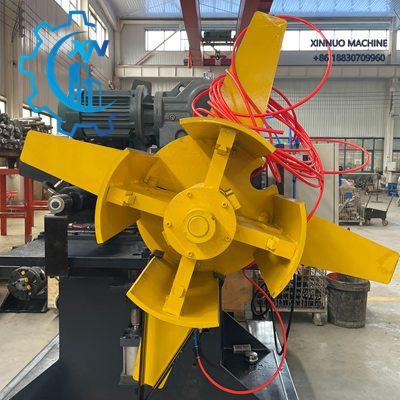

Equipado com desbobinador manual com capacidade de 5 toneladas, proporcionando alimentação estável do material para a linha de conformação.

4. Sistema de alimentação e nivelamento
Utiliza 7 rolos (3 superiores e 4 inferiores) para guia e nivelamento, eliminando curvaturas e imperfeições da chapa, garantindo alta precisão na conformação posterior.

5. Sistema de pré-corte
Realiza pré-corte da chapa antes da conformação e corta o último segmento, reduzindo desperdício e permitindo produção contínua.

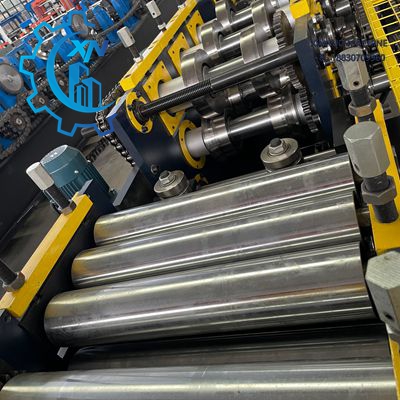

6. Sistema de conformação

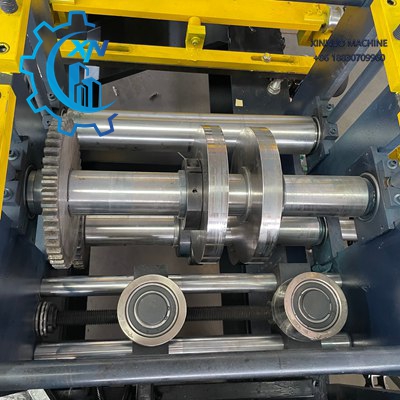

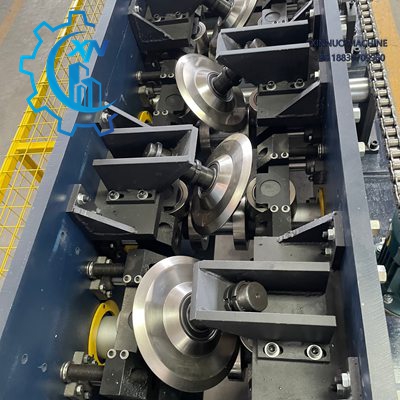

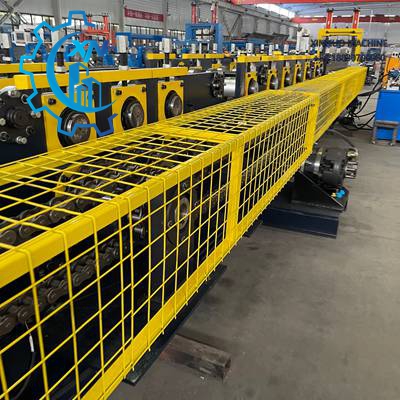

Estrutura robusta com 17 grupos de rolos de conformação, rolos em aço Cr12 e eixo principal em aço 40Cr. Motor principal de 18,5 kW com velocidade de conformação de 30 m/min (sem perfuração e corte). Ajuste de largura totalmente automático por botão.

7. Pós-furação e corte hidráulico

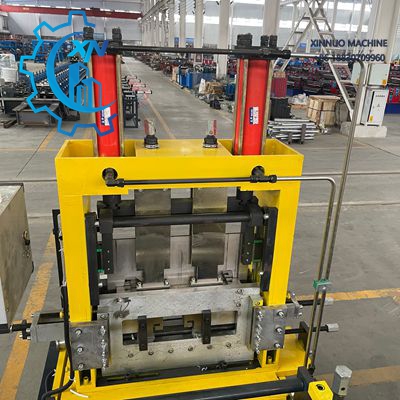

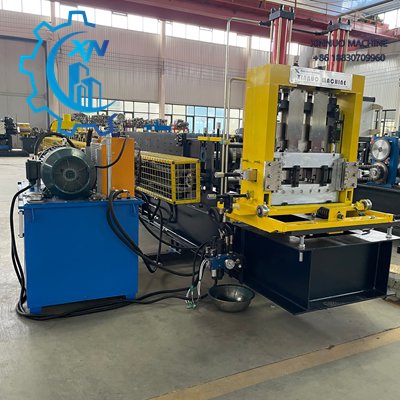

Perfuração do perfil C após conformação controlada por PLC, garantindo precisão na quantidade e posição. Corte hidráulico com três lâminas Cr12/Cr12MoV/Cr12, garantindo durabilidade e precisão no corte.

8. Suporte de produto e sistema PLC
Suporte de produto de 6 metros. Sistema PLC controla automaticamente quantidade e posição de perfuração, comprimento de corte e para a máquina durante perfuração e corte, além de medir automaticamente o comprimento e contabilizar a produção, garantindo segurança e eficiência.
