Perfiladeira de perfil C/Z

1. Visão geral do produto

A Perfiladeira de perfil C/Z foi desenvolvida especialmente para o setor de estruturas metálicas, permitindo o troca rápida entre perfis C e Z na mesma linha de produção. A máquina utiliza tecnologia de conformação por rolos de alta precisão, possui estrutura robusta e operação estável, garantindo a qualidade mesmo com bobinas de aço laminadas a frio, quente ou galvanizadas.

2. Materiais compatíveis

Esta perfiladeira suporta bobinas laminadas a frio, quente e galvanizadas, com limite de escoamento Q195 e 235B. O espessura do material varia entre 1,0–3,0 mm, atendendo diversas necessidades de projetos e capacidade estrutural.

3. Processo de produção eficiente

A linha completa é composta por desbobinador, sistema de alimentação e nivelamento, conformação por rolos, sistema de furação posterior, corte hidráulico, estação hidráulica, controle PLC e suporte do produto final. O processo é contínuo e organizado, garantindo alta produtividade e estabilidade operacional.

4. Sistema de desbobinamento e nivelamento

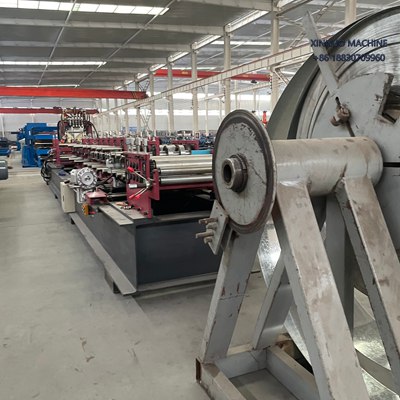

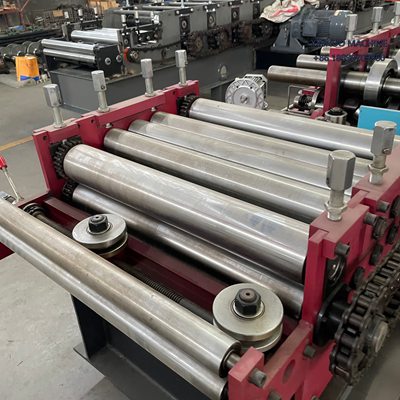

A máquina vem com desbobinador manual de 5 toneladas, garantindo liberação uniforme da bobina. O sistema de alimentação e nivelamento é feito em material GCr15, eliminando ondulações e garantindo precisão máxima no perfil final.

5. Sistema de pré-corte

O pré-corte permite cortar a última peça do material antes da conformação, controlado por PLC para alta precisão. O sistema aumenta a produtividade e reduz desperdício de material, mantendo a qualidade constante.

6. Sistema de conformação por rolos

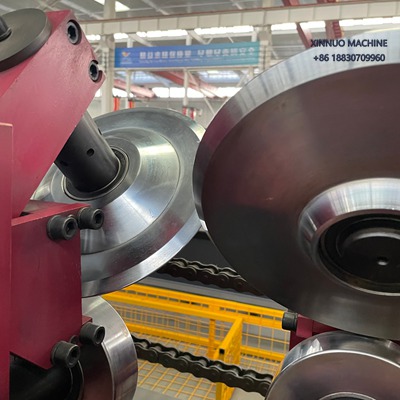

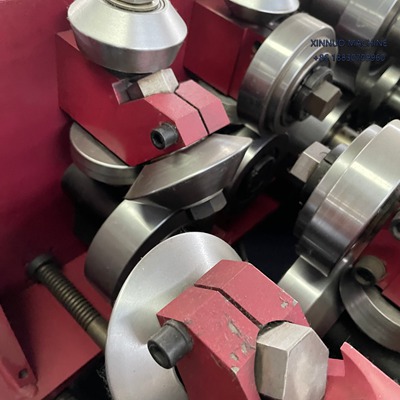

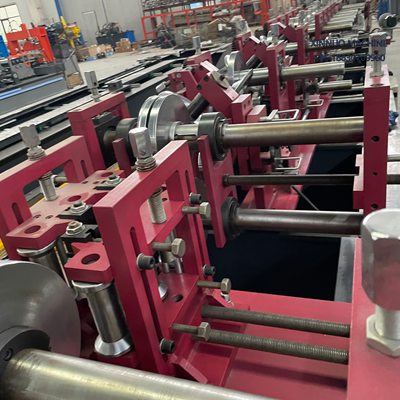

O sistema principal conta com motor trifásico assíncrono e transmissão por corrente. Possui 19 conjuntos de rolos em aço Cr12 tratados com CNC, e o eixo principal em aço 45# passa por duplo polimento para garantir precisão. O troca rápida entre perfis C e Z é feito sem necessidade de trocar os rolos, aumentando a eficiência da produção.

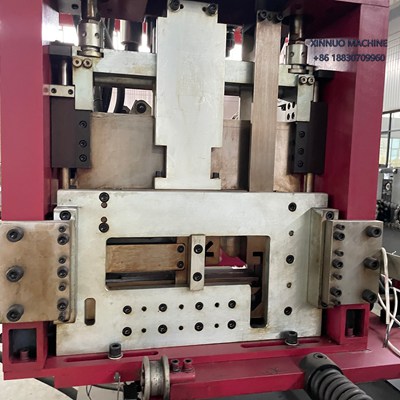

7. Sistemas de furação e corte de alto desempenho

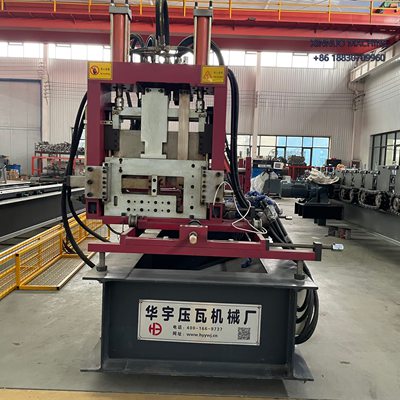

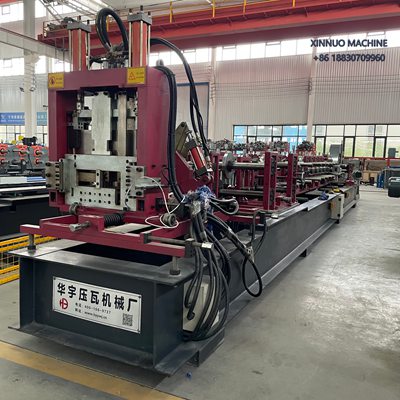

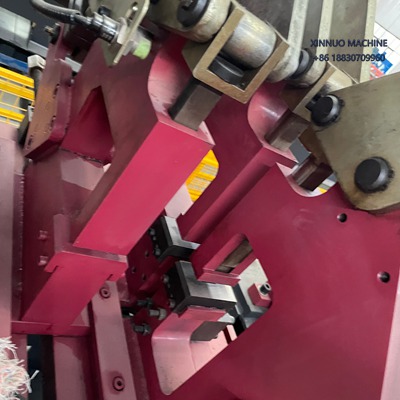

O sistema de furação posterior é programável pelo PLC, controlando quantidade e posição dos furos, com ajustes verticais manuais. O corte hidráulico posterior utiliza lâminas de Cr12, garantindo acabamento perfeito sem rebarbas, compatível com perfis C e Z.

8. Sistema de controle PLC inteligente

O PLC inteligente gerencia automaticamente quantidade de furos, posição e comprimento de corte, além do contador de peças. Mesmo após parar a produção, o sistema mantém em memória o estado atual. Suporta programas de produção em lote com diferentes comprimentos, reduzindo desperdício e maximizando a produtividade.
