1. Introducción del producto

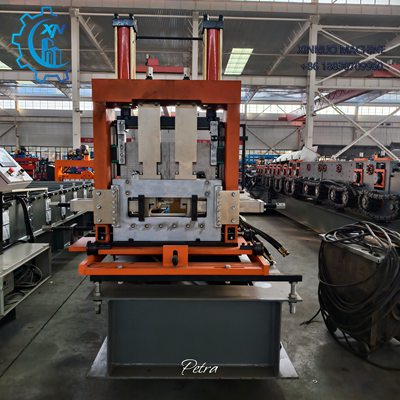

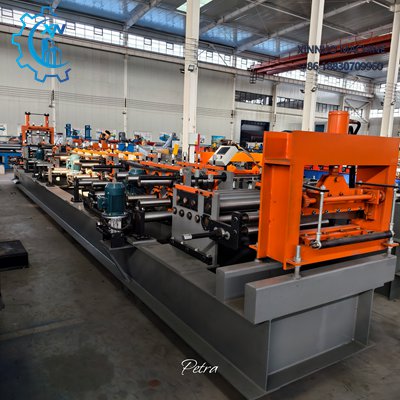

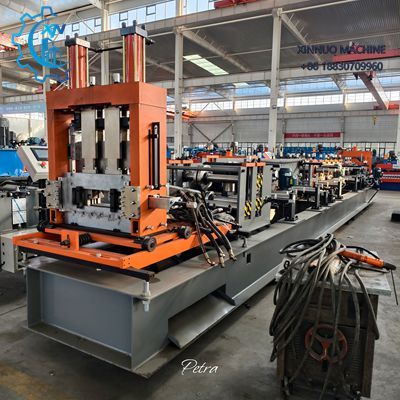

La máquina formadora de perfil C con sistema de corte frontal (Máquina roladora de perfil C con corte frontal) es un equipo automatizado de alta eficiencia para el conformado en frío, diseñado específicamente para la producción de perfiles de acero tipo C.
La característica principal de este equipo es la integración de un sistema de corte frontal (Front Shearing System) en la entrada del proceso de conformado, lo que permite realizar el corte del extremo de la bobina antes de entrar a la línea de conformado. Esto mejora significativamente el aprovechamiento del material y la estabilidad del proceso, siendo ideal para líneas de producción de alta precisión en estructuras de acero.
Este equipo se utiliza ampliamente en edificios de acero estructural, sistemas de almacenamiento, estructuras de soporte para energía solar y construcciones de acero ligero.
2. Proceso de producción (versión con corte frontal)
La línea funciona con un sistema totalmente automático:
Desenrollador (Uncoiler)
→ Corte frontal (Front Shearing System opcional)
→ Sistema de nivelación (Leveling System)
→ Sistema de punzonado (opcional Punching)

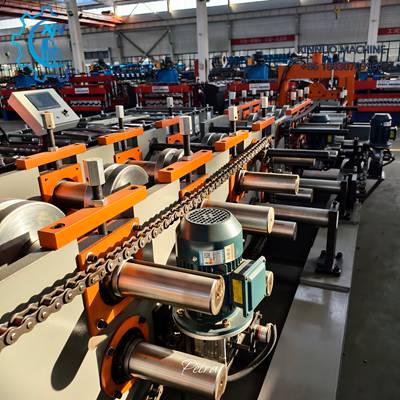

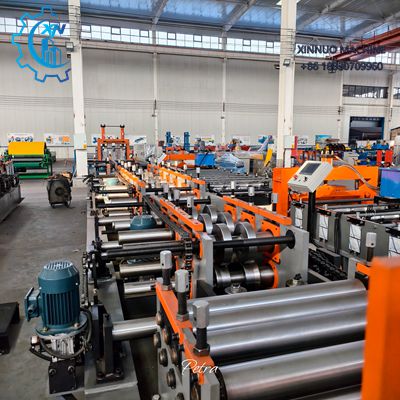

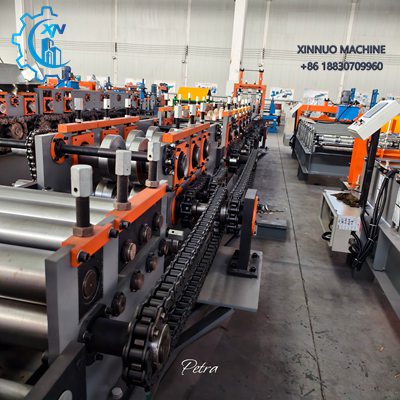

→ Conformado por rodillos (Roll Forming)

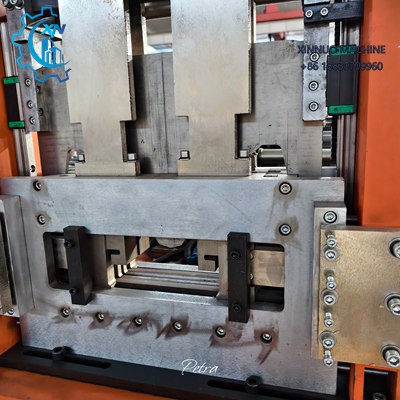

→ Corte a medida hidráulico (Hydraulic Cutting)
→ Mesa de salida (Run Out Table)
Todo el sistema está controlado por PLC para garantizar una producción continua y automática.
3. Estructura del equipo
El equipo está diseñado con una estructura industrial de alta resistencia, que incluye:
- Bastidor soldado de alta resistencia (Heavy-duty frame)

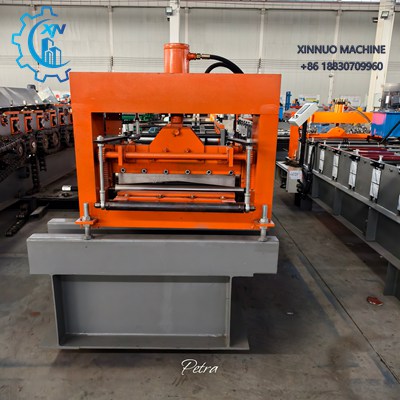

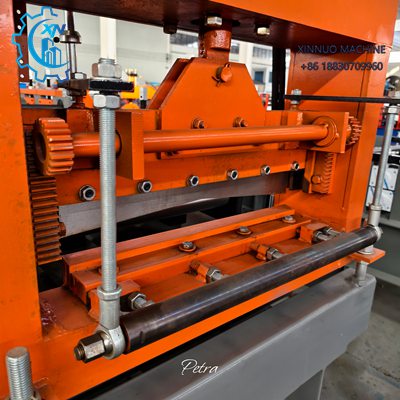

- Sistema hidráulico de corte frontal (Front Shearing Unit)
- Rodillos de conformado de precisión (material GCr15 / Cr12)
- Sistema automático de guiado y alimentación
- Sistema hidráulico de corte a medida
- Sistema de control PLC inteligente (Siemens / Delta opcional)
- Sistema ajustable de ancho para diferentes perfiles
4. Parámetros técnicos (personalizables)
- Material aplicable: acero galvanizado (GI), acero prepintado (PPGI), acero al carbono (Q235/Q345)
- Espesor del material: 1.0 – 3.0 mm
- Velocidad de conformado: 10 – 30 m/min
- Estaciones de rodillos: 12 – 20 estaciones (según modelo)
- Sistema de control: PLC automático con pantalla táctil
- Tipo de corte: corte hidráulico a medida
- Sistema de corte frontal: sistema hidráulico
- Perfiles disponibles: C80 / C100 / C120 / C140 / C160 (personalizable)
5. Ventajas del sistema de corte frontal (mejora clave)
El sistema de corte frontal ofrece las siguientes ventajas:
1. Mejora el aprovechamiento del material
Realiza el corte del extremo de la chapa después del desenrollado, reduciendo desperdicios y aumentando la eficiencia del material.
2. Mayor estabilidad en el conformado
Evita que extremos irregulares de la bobina entren en la unidad de conformado, reduciendo atascos y errores.
3. Mejor precisión del producto final
Garantiza una consistencia en el primer tramo de producción, mejorando la estabilidad dimensional del lote completo.
4. Mayor vida útil del equipo
Reduce impactos mecánicos, prolongando la vida útil de los rodillos y del sistema de transmisión.
6. Aplicaciones del equipo
Este equipo es adecuado para los siguientes sectores:
- Estructuras de acero para edificios industriales y almacenes
- Sistemas de construcción ligera en acero
- Sistemas de montaje solar (Solar mounting system)
- Estructuras de almacenamiento y logística
- Sistemas de construcción prefabricada
- Estructuras agrícolas e industriales
7. Ventajas principales
Conformado de alta precisión
El proceso progresivo por rodillos garantiza una tolerancia de ±1 mm.
Diseño con corte frontal optimizado
Reduce desperdicios y mejora la estabilidad de toda la línea.
Producción totalmente automática
Desde el desenrollado hasta el corte final, sin intervención manual.
Sistema de cambio rápido
Permite ajustar diferentes tamaños de perfiles C de forma rápida.
Estructura robusta y duradera
Rodillos fabricados en acero aleado de alta dureza para producción continua.
8. Configuraciones opcionales
Según los requerimientos del cliente, se pueden añadir:
- Sistema automático de punzonado (simple o múltiple)
- Sistema de corte volante servo
- Sistema automático de apilado
- Sistema de monitoreo remoto
- Sistema de cambio rápido de especificaciones
- Sistema automático de embalaje
9. ¿Por qué elegirnos?
Como fabricante con más de 30 años de experiencia en maquinaria de conformado en frío, ofrecemos:
- Tecnología de producción estable y madura
- Soluciones completas con alta relación calidad-precio
- Diseño personalizado según planos del cliente
- Sistema completo de servicio postventa (1 año de garantía + soporte técnico de por vida)
- Amplia experiencia en exportación a América, Medio Oriente y Europa
