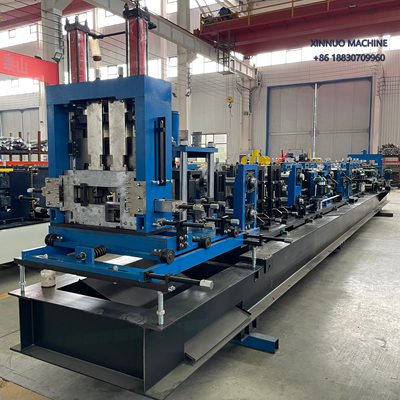

Automático Conformadora de perfil C y Z

1. Visión general del equipo
La máquina Automático Conformadora de perfil C/Z está diseñada para producir perfiles tipo C y Z, con alta eficiencia, control automatizado y capacidad de cambio rápido de diferentes tamaños, cumpliendo con los requisitos de la construcción moderna en acero estructural.

2. Parámetros principales

• Estado: Nuevo

• Tipo: Perfiladora C/Z

• Capacidad de producción: 8–15 m/min

• Voltaje: 380V

• Potencia: 11 kW

• Sistema de control: PLC

• Material de la cuchilla: Cr12

• Tipo de desenrollador: Manual (actualizable a hidráulico)

• Certificación: ISO CE

• Color: Personalizable

3. Ventajas clave

• Cambio rápido de tamaños C/Z en solo 3 pasos, completando el cambio en 5–15 minutos

• Produce perfiles estándar con resistencia de hasta 345 Mpa, línea de producción larga, sin bordes abiertos en los productos finales

• Ahorro de tiempo y mano de obra, aumentando significativamente la eficiencia de producción

• Operación sencilla, funcionamiento estable y alta precisión del producto final

4. Flujo de producción
El proceso de producción eficiente incluye: desenrollado → alimentación y nivelado → punzonado y precorte → conformado → apilado del producto final, garantizando una producción continua y estable.

5. Sistema de desenrollado y alimentación

• Equipado con un desenrollador mecánico (1 unidad, actualizable a hidráulico)

• Rodillos de alimentación y nivelado fabricados en 40Cr, superficie cromada HRC28–35

• Elimina eficazmente la curvatura y deformación de la chapa, asegurando alta precisión en el conformado

6. Sistema de punzonado y precorte

• Punzonado en plancha plana, controlado por PLC para cantidad y posición horizontal

• Ajuste vertical manual

• Herramientas de punzonado fabricadas en Cr12

• Posibilidad de ajustar la cantidad y tamaño de los agujeros según las necesidades del cliente

• Barras y matrices de punzonado intercambiables fácilmente

• El sistema de precorte permite cortar el material antes del conformado, reduciendo desperdicio

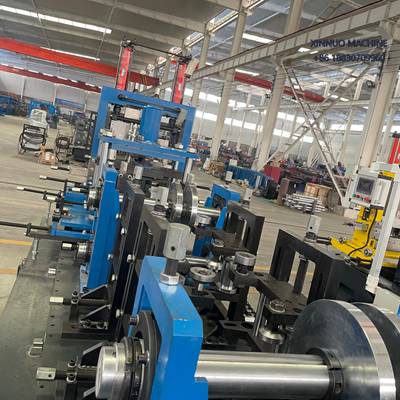

7. Sistema principal de conformado y corte hidráulico

• Bastidor principal de acero tipo H, con tornillos de nivelación en la base

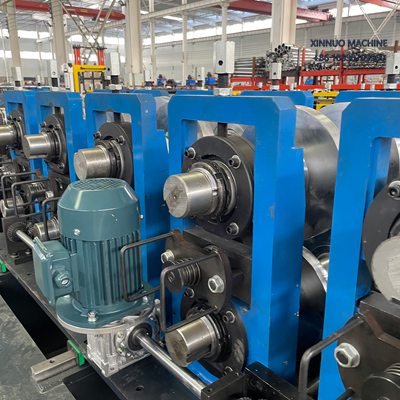

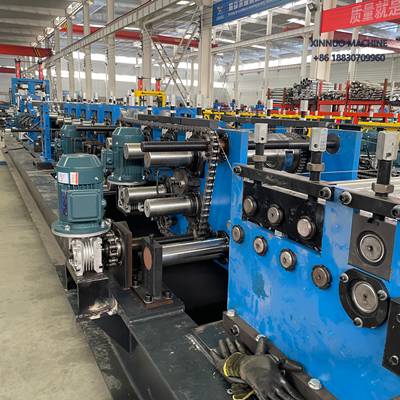

• Transmisión por cadena, motor principal trifásico asincrónico

• Velocidad de conformado: 0–30 m/min, 21 juegos de rodillos de conformado

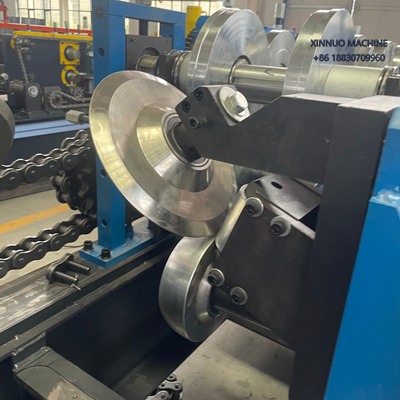

• Rodillos de Cr12, eje principal de 40Cr con doble mecanizado de precisión, diámetro Ø75–85 mm

• Cambio de ancho automático

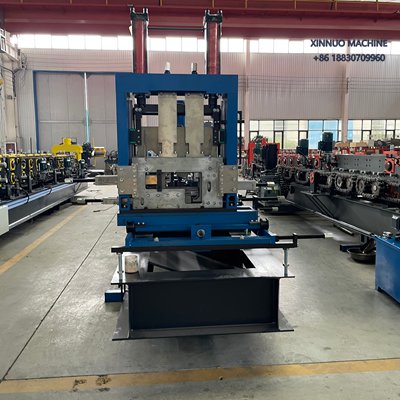

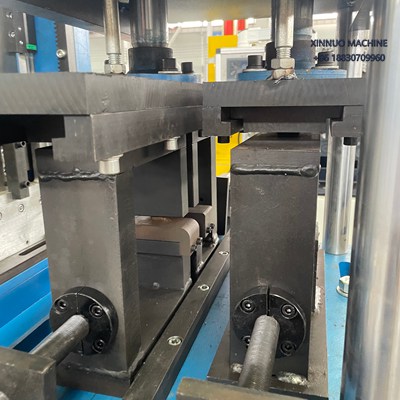

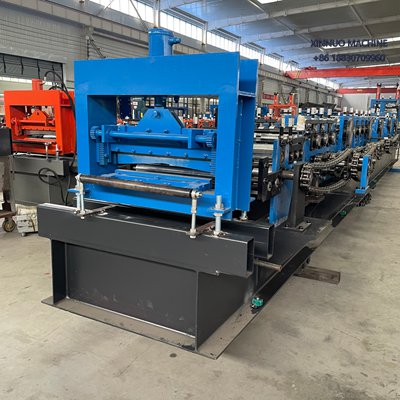

• Sistema de corte hidráulico innovador, moldes C/Z ajustables, sin necesidad de reemplazar moldes al cambiar tamaños

8. Soporte del producto y sistema PLC

• Soporte para producto terminado: 6 m de largo × 0,5 m de ancho, 1 unidad

• PLC controla automáticamente cantidad de punzonado, posición de los agujeros y longitud de corte

• La máquina se detiene automáticamente durante el punzonado y corte

• Medición automática de longitud y conteo de producción (precisión 3 m ± 2 mm), garantizando seguridad y eficiencia en la operación
