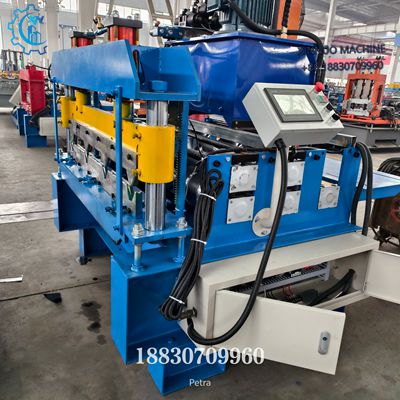

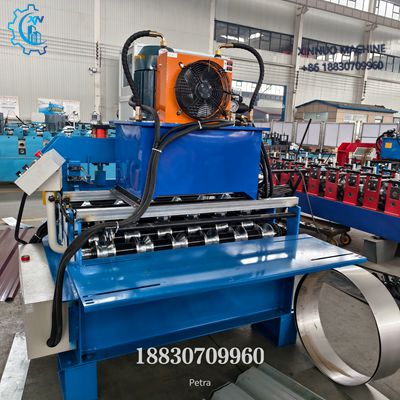

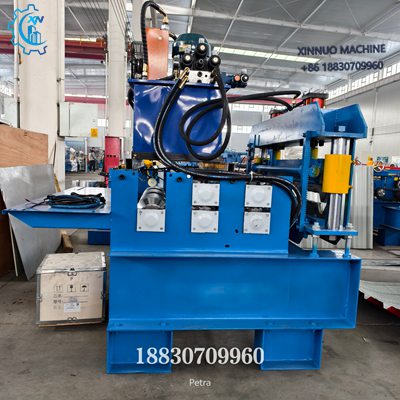

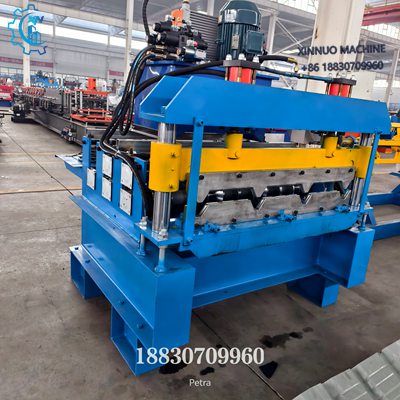

Roladora de lamina arcotecho TR4
La Roladora de Lámina Arcotecho TR4 está especialmente diseñada para la conformación en frío de perfiles metálicos TR4 con curvatura, utilizados en sistemas de techado tipo arcotecho.
El equipo adopta una estructura soldada de alta resistencia junto con rodillos de precisión, combinado con sistema de control PLC totalmente automático, lo que permite una producción continua, estable y eficiente de láminas de acero galvanizado o aluminio con espesor de 0,3 a 0,65 mm.
Es una solución ideal para la fabricación de techos curvos TR4 (arcotecho industrial) ampliamente utilizados en almacenes, naves industriales, granjas y construcciones de gran luz.
Especificaciones técnicas
- Espesor del material: 0,3 – 0,65 mm (acero Q235)
- Material compatible: acero galvanizado / aluminio
- Ancho útil de trabajo: 1050 mm
- Ancho de bobina: 1220 mm / 1200 mm
- Sistema de control: PLC totalmente automático
- Potencia del motor principal: 4 kW
- Potencia del sistema hidráulico: 5,5 kW
- Diámetro del eje principal: 80 mm
- Material de rodillos: acero A3 con cromado duro
- Espesor de placa base: 14 mm
- Estructura principal: acero en U de 300 mm soldado
- Rodamientos: tipo 210 de alta velocidad, doble sellado, libres de mantenimiento
Estructura y materiales
Estructura de alta resistencia:
Bastidor fabricado en acero en U de 300 mm con placa central de 14 mm, garantizando estabilidad en operación continua.

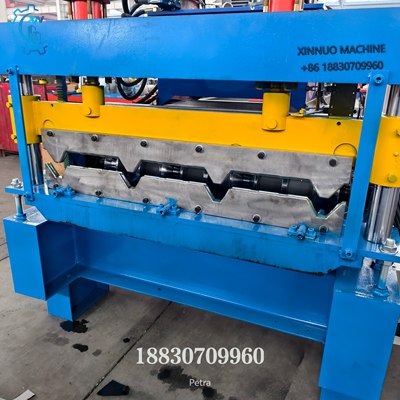

Sistema de conformado de precisión:
Ejes principales de 80 mm y rodillos de acero A3 con cromado duro, alta resistencia al desgaste y larga vida útil.
Transmisión estable por engranajes internos:
Sistema de transmisión por engranajes internos accionado por motor principal de 4 kW, asegurando operación suave y eficiente.
Base estructural reforzada:
Placa central de acero fundido que mantiene la estabilidad del equipo bajo carga continua.
Rodamientos industriales de larga duración:
Rodamientos 210 de doble sellado, libres de mantenimiento, reduciendo costos operativos.
Sistema de operación
- Panel de control PLC con pantalla digital intuitiva
- Gestión de producción integrada cerca del panel para fácil operación
- Sistema totalmente automático con mínima intervención manual
Ventajas del equipo

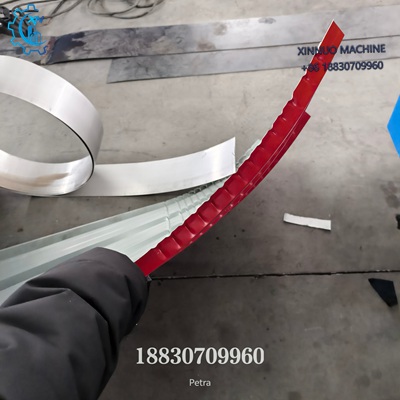

- Producción automática de láminas TR4 para arcotecho
- Estructura robusta para uso industrial continuo
- Alta precisión en el conformado del perfil
- Bajo mantenimiento y operación sencilla
Aplicaciones
- Sistemas de techado tipo arcotecho TR4
- Almacenes industriales y centros logísticos
- Granjas avícolas y ganaderas
- Hangares, talleres y edificios de gran luz
