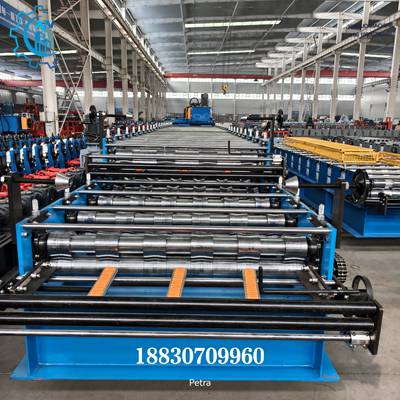

Como una profesional máquina para hacer láminas de techo, el equipo adopta una estructura industrial en color azul de alta resistencia.Los rodillos de conformado están dispuestos de manera ordenada en una larga línea de producción, garantizando una presión uniforme y un transporte estable de la lámina durante el proceso de perfilado continuo. Los bloques guía de color naranja ayudan a dirigir la lámina y evitar rayaduras en la superficie. Las manivelas de ajuste laterales y el sistema de transmisión por cadena aseguran una operación estable y eficiente. Es ideal para fábricas con espacio limitado que buscan alta productividad.

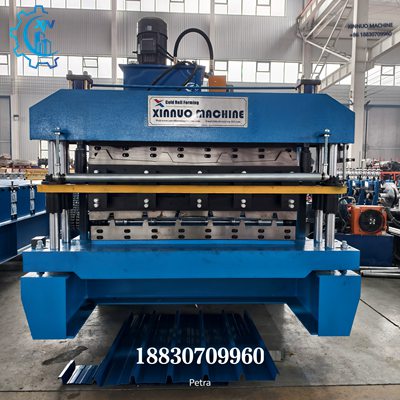

Esta imagen muestra el sistema de corte hidráulico con doble columna guía, una parte clave para garantizar la precisión del producto final. Los moldes superior e inferior trabajan junto con un sistema de guiado de alta precisión, asegurando un corte sin desviaciones y bordes limpios sin rebabas. La placa “XINNUO MACHINE” refleja la calidad profesional del fabricante. En comparación con sistemas tradicionales, el corte hidráulico ofrece mayor estabilidad y fuerza, adecuado para materiales de 0.3 a 0.8 mm, mejorando significativamente la eficiencia de producción.

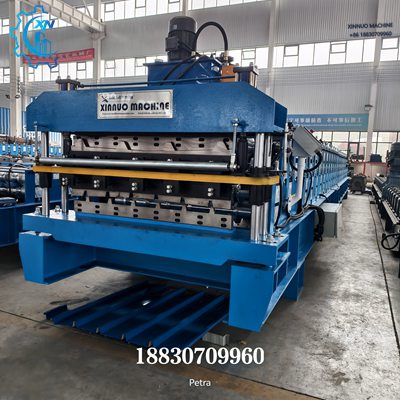

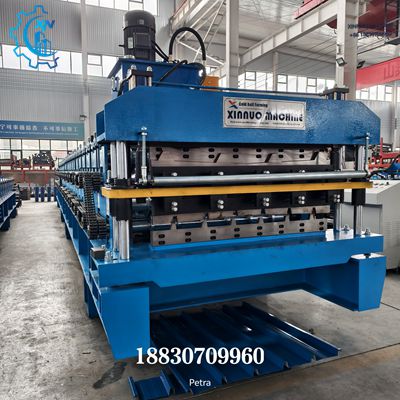

Desde este ángulo se observa claramente la estructura de doble capa del equipo. Cada nivel corresponde a un perfil diferente de lámina para techo o pared, permitiendo la producción de dos modelos distintos en una sola máquina. La estructura principal está fabricada con acero tipo 350H y placas laterales de 18 mm de espesor, garantizando estabilidad incluso en producción de alta intensidad. Los elementos de protección amarillos aumentan la seguridad operativa.

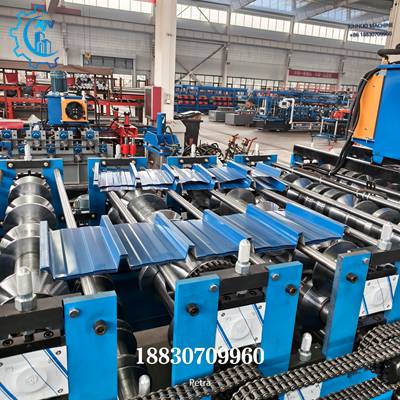

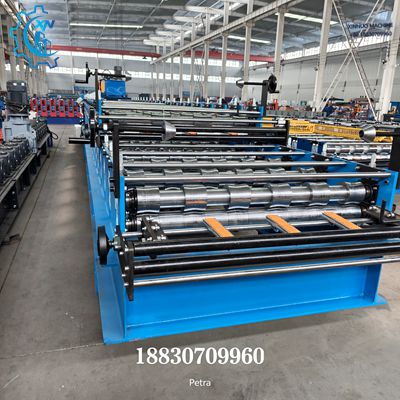

Esta sección muestra el sistema de alimentación junto con los primeros rodillos de conformado. El equipo está equipado con un sistema de laminado protector (film protector), que aplica una película durante el proceso de perfilado.Esto evita rayaduras, oxidación y daños durante el transporte, mejorando notablemente la calidad visual del producto final. Los rodillos están fabricados en acero 45# tratado térmicamente, compatibles con bobinas galvanizadas, galvalume, prepintadas y otros materiales.

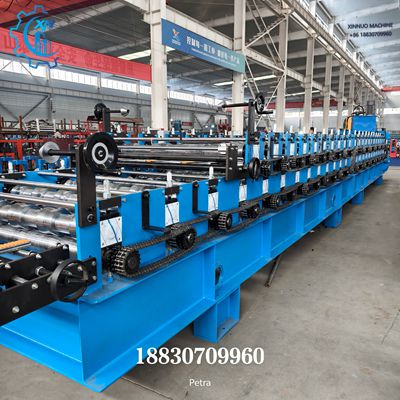

El sistema de transmisión utiliza cadenas dobles de 6 pulgadas con cubierta protectora, lo que garantiza una transmisión de potencia estable y protege el sistema contra polvo e impurezas.
El engrane preciso entre cadena y rodillos reduce vibraciones y ruido durante la operación. Combinado con la estructura de acero 350H y un diseño de rodillos de alta densidad, el equipo mantiene una alta precisión incluso en funcionamiento continuo a alta velocidad.

Ventajas principales

1. Doble perfil en una sola máquina

Una sola máquina permite producir dos tipos diferentes de láminas para techo o pared, reduciendo costos de inversión y espacio de fábrica.

2. Estructura de alta resistencia y estabilidad

Estructura principal de acero 350H con placas laterales de 18 mm, diseñada para operación continua de alta carga sin deformaciones.

3. Corte hidráulico de alta precisión

Sistema de corte con doble columna guía que garantiza cortes precisos, sin rebabas ni desviaciones, eliminando procesos secundarios.

4. Sistema de film protector en línea

Aplica película protectora durante el proceso de perfilado, evitando rayaduras, corrosión y daños en la superficie del producto.

5. Alta compatibilidad de materiales

Compatible con múltiples tipos de bobinas metálicas, adecuado para diferentes aplicaciones industriales y de construcción.

6. Diseño seguro y fácil mantenimiento

Sistema de transmisión con doble cadena y cubierta protectora que reduce el desgaste y facilita el mantenimiento.
