Máquina aluzinc tr4 calaminon

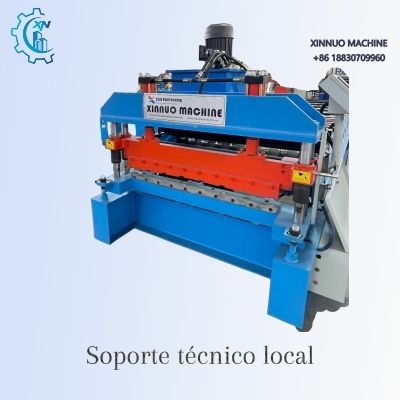

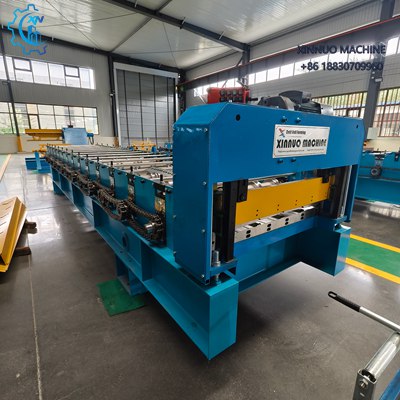

Máquina formadora de lámina Aluzinc TR4 Calaminon

1. Descripción general

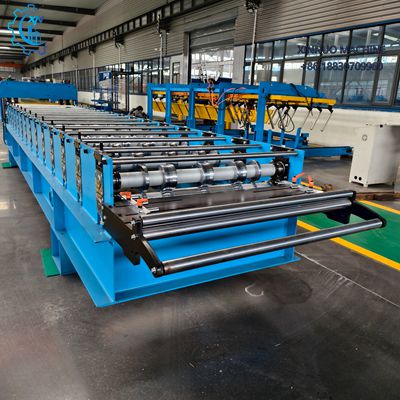

La máquina formadora de lámina Aluzinc TR4 Calaminon está diseñada para producir paneles trapezoidales metálicos de alta precisión para techos y fachadas. El equipo combina una estructura robusta, un sistema de control inteligente y una operación continua eficiente, garantizando una producción estable y una excelente calidad de acabado superficial.

2. Material de alimentación

La línea de producción es compatible con distintos materiales metálicos:

• Galvanized steel (GI)

• Aluzinc steel (GL)

• Pre-painted steel (PPGI/PPGL)
  Espesor de trabajo: 0.3 mm – 0.8 mm
  Ancho de alimentación: 1,000 mm – 1,250 mm (según el perfil)
  El producto final se utiliza ampliamente en techos industriales, comerciales y residenciales.

3. Estructura del bastidor

El bastidor principal está fabricado con perfil de acero estructural H350 soldado, con una base de diseño reforzado para asegurar estabilidad durante el conformado.
Las placas laterales son cortadas por láser y tratadas con pintura electrostática anticorrosiva, garantizando una larga vida útil incluso en entornos de alta humedad.

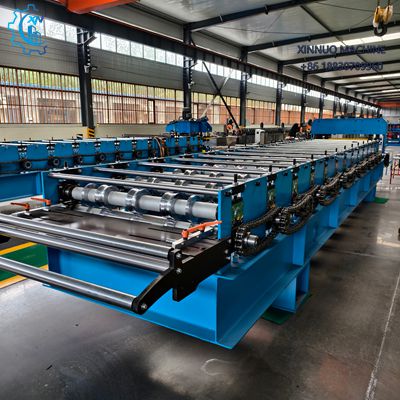

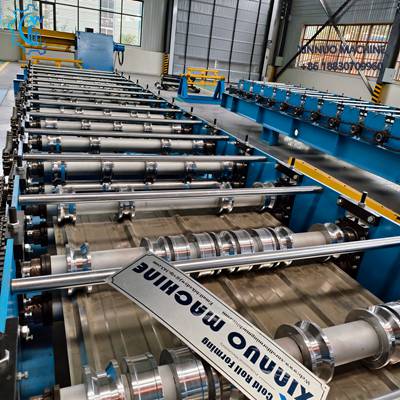

4. Sistema de rodillos

• Material: Acero 45# con tratamiento térmico y cromado duro.

• Estaciones de conformado: 16–20 pasos según el diseño del perfil TR4.
  El diseño preciso de los rodillos garantiza una lámina perfectamente formada, sin ondulaciones ni rayaduras.

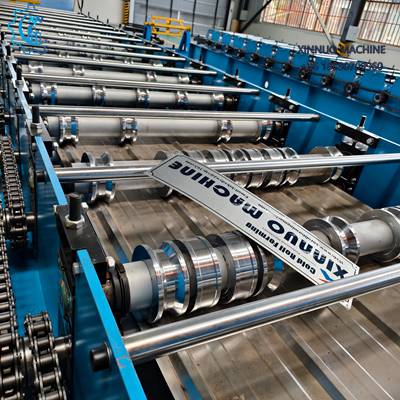

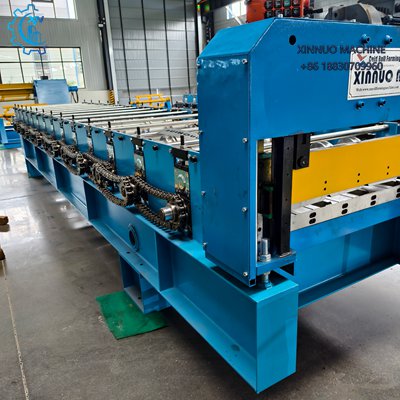

5. Sistema de transmisión

La transmisión se realiza mediante cadenas industriales de alta resistencia y engranajes templados, accionados por un motor principal de 5.5 kW.
El sistema asegura una operación continua y estable, reduciendo el mantenimiento y mejorando la durabilidad mecánica.

6. Sistema de corte hidráulico

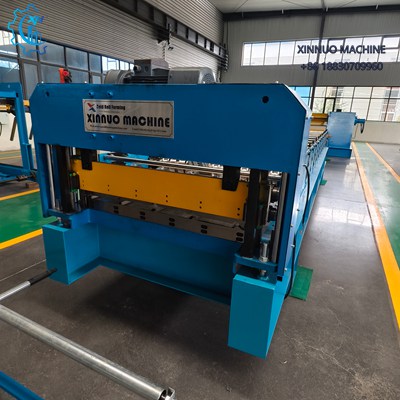

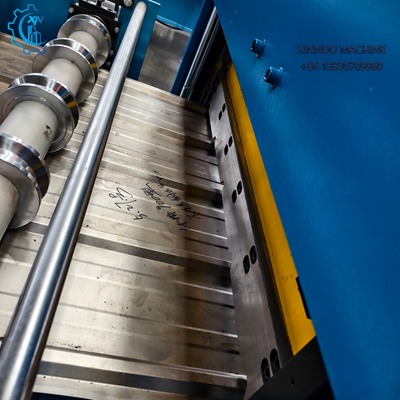

El corte posterior al conformado se realiza mediante un sistema hidráulico de alta presión (4 kW) con cuchillas de acero Cr12 templado y rectificado, logrando un corte limpio, sin deformar los bordes del panel.

• Tipo de corte: Post-cut

• Precisión: ±1 mm

7. Sistema de control eléctrico

Equipado con PLC Siemens / Delta, pantalla táctil HMI multilingüe, y encoder Omron para control de longitud.
El operador puede configurar fácilmente la longitud de corte, cantidad de piezas y velocidad de producción.
Incluye sistema de parada de emergencia y diagnóstico automático de fallos.

8. Ventajas y aplicaciones

Esta máquina no incluye sistema de cambio rápido de perfil, lo que la hace ideal para producción masiva de un solo tipo de panel TR4 Calaminon.

• Alta precisión y repetibilidad

• Mantenimiento sencillo

• Diseño industrial duradero

• Adecuada para mercados de América Latina

Aplicaciones: techos industriales, cobertizos agrícolas, centros logísticos, edificios residenciales y estructuras metálicas.
