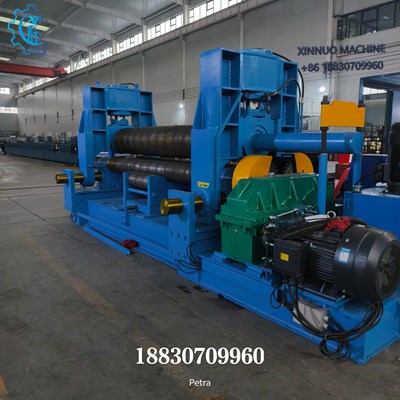

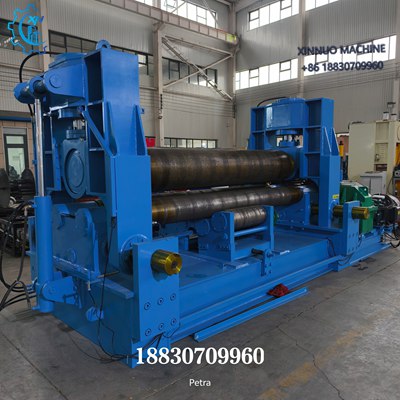

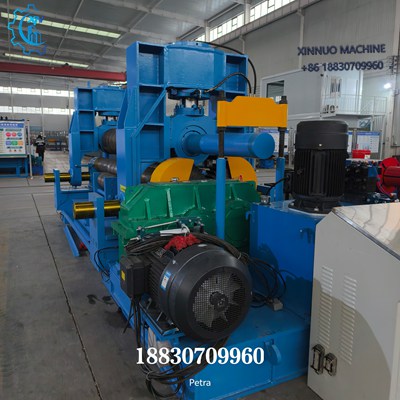

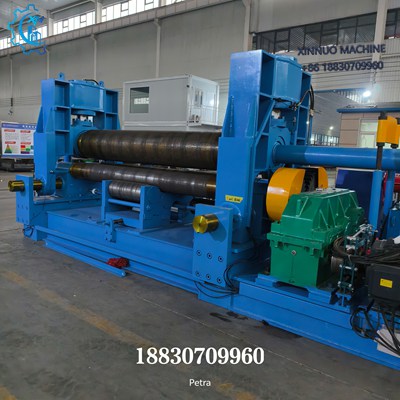

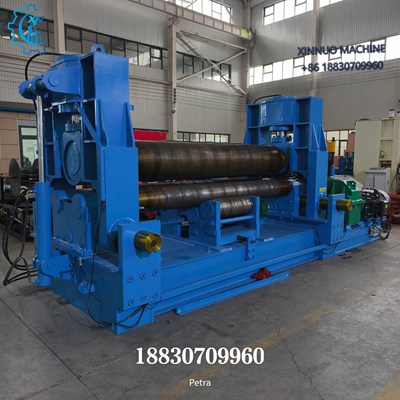

Máquina para curvar chapa W11S-20×2500
La máquina para curvar chapa W11S-20×2500 es un equipo hidráulico de tres rodillos, diseñado para el rolado de planchas metálicas de espesor medio. Permite fabricar cilindros, arcos y piezas cónicas parciales con alta precisión y eficiencia.
I. Descripción del equipo
La W11S-20×2500 es una máquina para curvar chapa hidráulica de tres rodillos, diseñada para el rolado de planchas metálicas de espesor medio. Permite formar cilindros, arcos y piezas cónicas parciales con alta precisión. Su estructura robusta y potente sistema hidráulico garantizan un funcionamiento estable, ideal para producción continua y de alta carga.Este equipo se utiliza ampliamente en la fabricación de silos, tanques de almacenamiento, estructuras de acero y componentes metalmecánicos. Su sistema hidráulico de alto rendimiento, combinado con rodillos de gran resistencia, asegura un rolado uniforme y de alta calidad.
II. Aplicaciones principales
-
Fabricación de silos, tolvas y tanques
-
Ingeniería y estructuras de acero
-
Techos curvos y paneles metálicos arqueados
-
Recipientes a presión y carcasas de tuberías
-
Industria metalmecánica y maquinaria pesada
III. Ventajas clave
-
Espesor máximo de plancha: 20 mm, adecuado para placas de espesor medio
-
Ancho máximo de plancha: 2500 mm, compatible con estándares industriales
-
Capacidad de precurvado: 16 mm, reduce bordes rectos y mejora la redondez
-
Sistema hidráulico potente, operación estable y eficiente
-

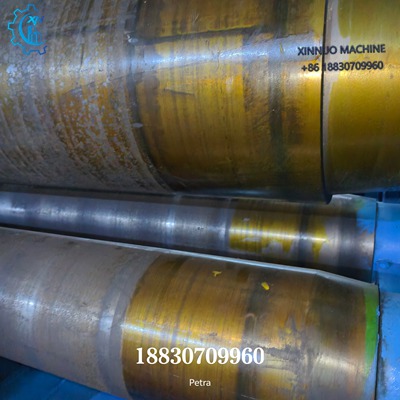

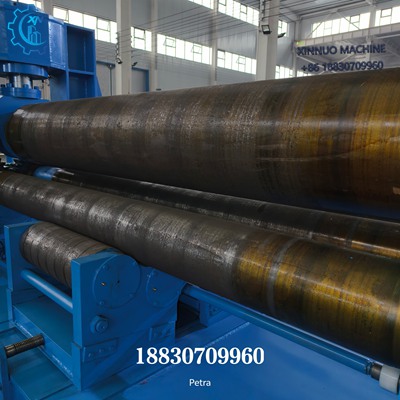

Rodillos de alta resistencia, duraderos y resistentes al desgaste
-
Operación sencilla y segura, apta para producción continua
IV. Parámetros técnicos (Modelo de referencia: W11S-20×2500)
| Ítem | Parámetro |
|---|---|
| Modelo | W11S-20×2500 |
| Espesor máximo de plancha | 20 mm |
| Espesor de precurvado | 16 mm |
| Ancho máximo de plancha | 2500 mm |
| Diámetro del rodillo superior | 330 mm |
| Diámetro del rodillo inferior | Φ180 mm |
| Distancia entre centros de rodillos inferiores | 300 mm |
| Potencia del motor principal | 15 kW |
| Potencia del motor hidráulico | 7.5 kW |
| Estructura | Tres rodillos hidráulicos |
| Sistema de control | Eléctrico + hidráulico |
V. Principio de funcionamiento
La plancha se coloca entre los rodillos superior e inferior, y mediante el sistema hidráulico se controla la rotación y elevación de los rodillos. Esto permite que la plancha se curve progresivamente hasta alcanzar la forma deseada. La máquina admite precurvado y rolado simétrico, reduciendo bordes rectos y garantizando alta precisión y calidad del producto final.
VI. Configuraciones opcionales
-
Sistema de control digital o PLC
-
Rodillos de material y diámetro personalizado
-
Función de rolado cónico
-
Voltaje y potencia del motor ajustables según país de destino
VII. Clientes objetivo
-
Talleres y fábricas de procesamiento de metal
-
Fabricantes de silos y tanques
-
Empresas de estructuras de acero
-
Fabricantes de equipos industriales pesados
-
Empresas que construyen o actualizan líneas de rolado de planchas
