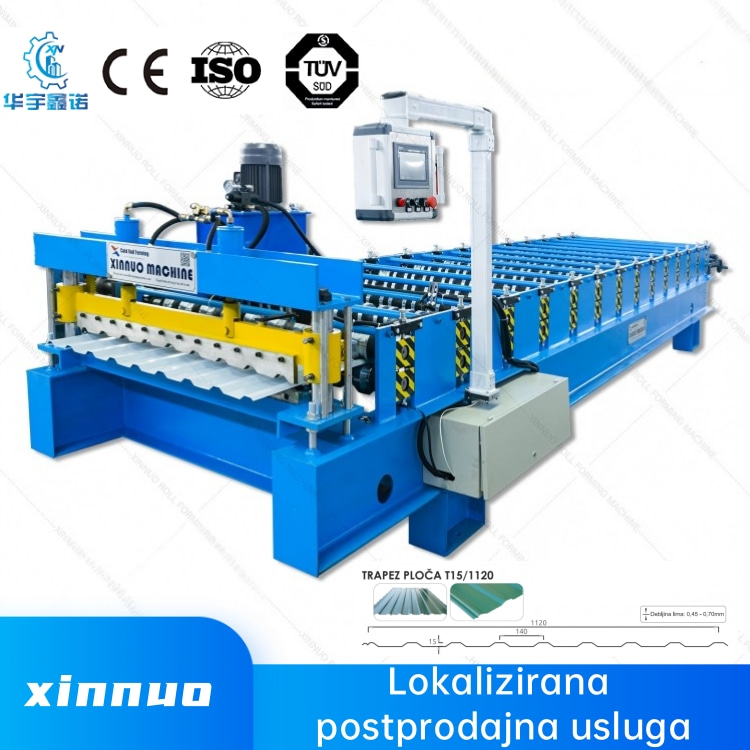

Strojevi za trapezni lim T15/140 – Profesionalna oprema za lagane dekorativne metalne profile

1. Prednosti primjene trapeznog lima T15/140

T15/140 pripada laganoj dekorativnoj klasi trapeznih limova. Njegov nizak val, ujednačene linije i ravna površina čine ga pogodnim za:

Dekorativne fasade komercijalnih zgrada

Metalna garažna vrata, ispune za prozore i vrata

Stropne ploče i unutarnje pregrade

Vanjske obloge montažnih i čeličnih kuća

Vanjski sloj sendvič panela (PU/PIR, kamena vuna)

Karakteristike:
Estetski profil, lagana struktura, niska cijena
Mogućnost bojanja i kombiniranja boja za dekorativni učinak
Može se integrirati u linije za izradu termoizolacijskih panela

2. Sastav stroja i tehničke specifikacije

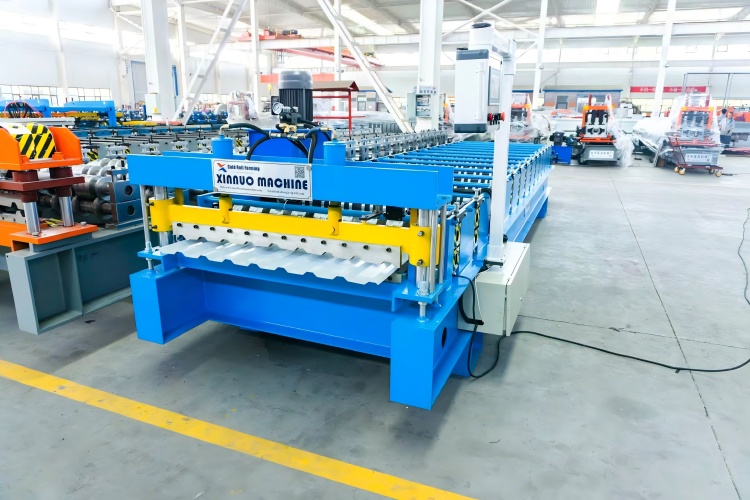

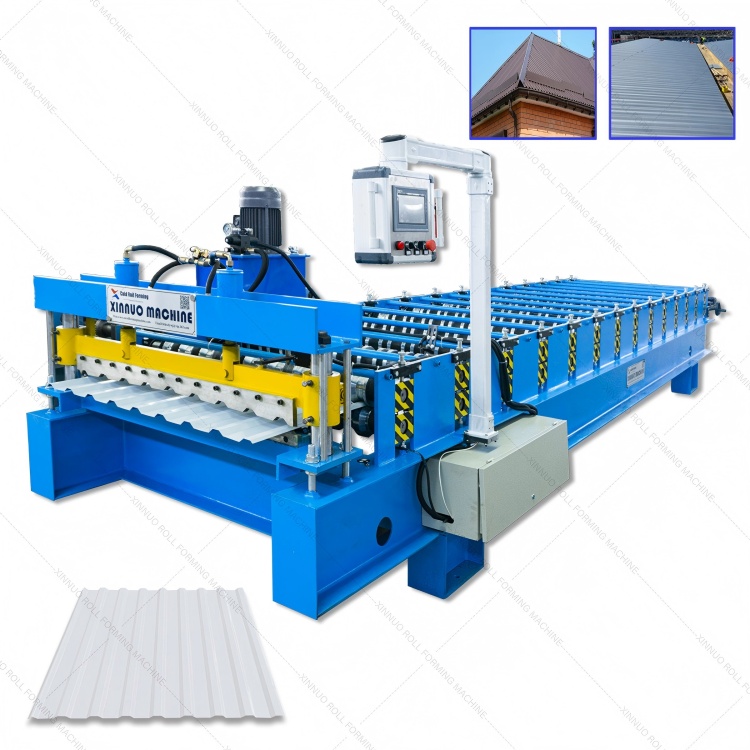

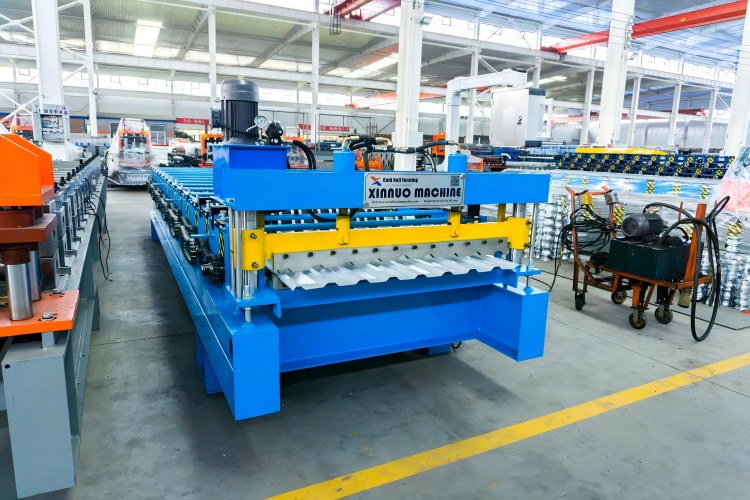

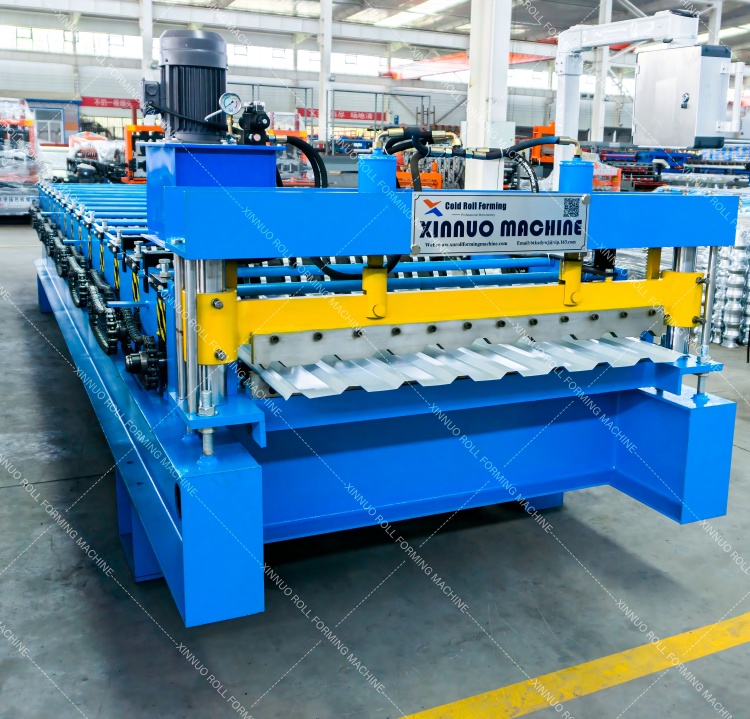

Strojevi-za-trapezni-lim-T15/140 koristi automatski upravljački sustav, modularni dizajn i visoku preciznost izrade, čime se osigurava savršen oblik i dugotrajna pouzdanost.

1. Sustav odmotavanja (odvijač):

Ručni ili hidraulični odvijač (nosivost 5 tona)

Hidraulično širenje s pritiskom za stabilizaciju role

Električni unos lima kao opcija

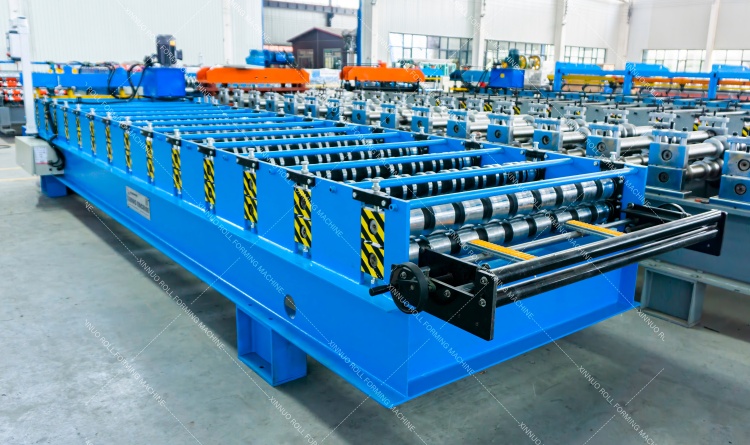

2. Glavni oblikovni sustav:

Broj valjaka：16–20 redova (ovisno o profilu)

Materijal valjaka：Čelik 45# + tvrdi krom

Promjer osovine：Ø70 mm (za 0.3–0.6 mm debljinu lima)

Brzina oblikovanja：10–15 m/min

Prijenos：Lančani prijenos ili opcijski reduktor

Okvir：Zavarena konstrukcija s točnim centriranjem

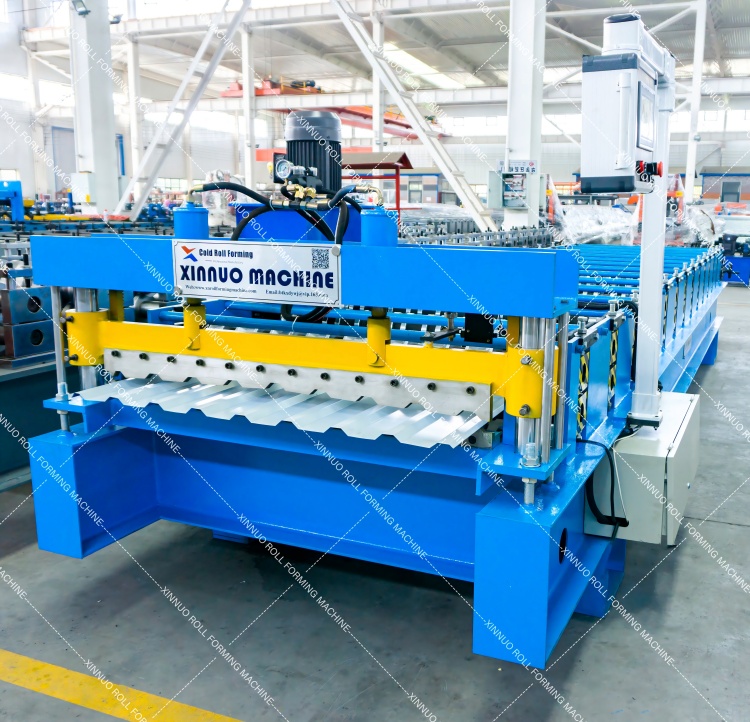

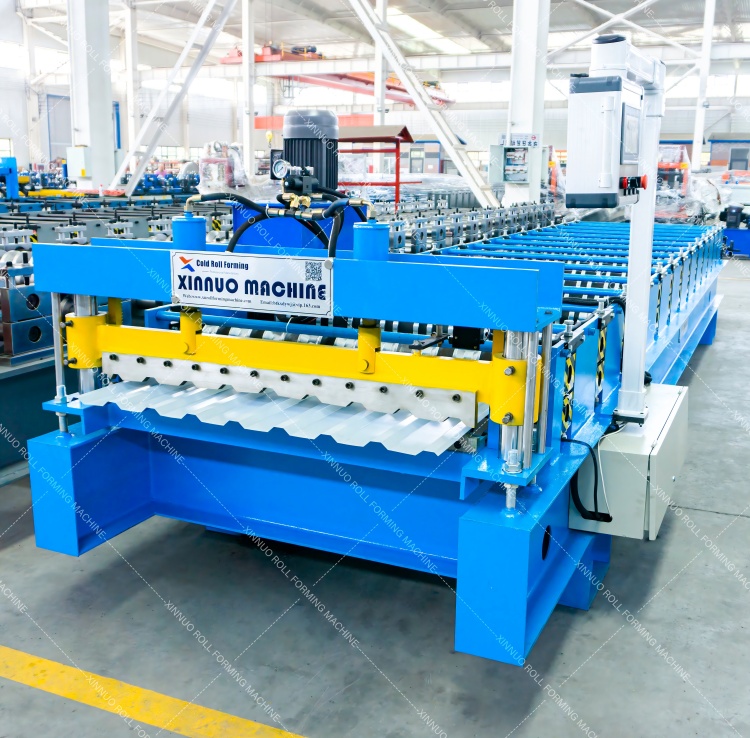

3. Sustav rezanja:

Hidraulično rezanje s čelikom Cr12MoV (HRC58+)

Precizni rez bez srha, štiti površinsku obradu

Automatska dužina rezanja pomoću PLC-a

4. Upravljački sustav:

PLC kontrola (Siemens/Mitsubishi/Xinje – opcija)

Dodirni zaslon, podržava HR/EN/ES sučelje

Automatsko brojanje, podešavanje duljine, alarmi i serijska obrada

5. Sustav iznošenja:

Standardna ručna izlazna platforma 3 metra

Opcije: automatski stol za slaganje ili klizna platforma

3. Tablica tehničkih parametara (standardna konfiguracija)

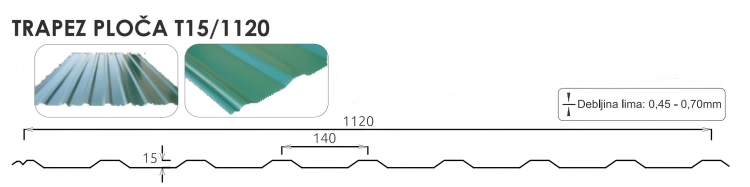

Profil：trapezni lim T15/140

Ulazna širina：1200–1250 mm

Efektivna širina pokrivanja：980–1060 mm

Debljina materijala：0.25–0.6 mm

Brzina oblikovanja：10–15 m/min

Glavni motor；7.5 kW (frekventna regulacija)

Hidraulični motor：4 kW

Broj valjaka：16–20 redova

Težina stroja：cca 5–6 tona

Dimenzije：cca 9 m × 1.3 m × 1.2 m

4. Ključne prednosti

Visoka preciznost oblikovanja – valovi ujednačeni, rubovi jasni, ploča ravna

Energetska učinkovitost – niski troškovi rada i održavanja

Brza izmjena alata – podržava brzu prilagodbu novim profilima

Inteligentno upravljanje – jednostavno upravljanje, rad jedne osobe

Izvrsna vrijednost za novac – idealno za nove tvrtke i proizvodnju laganih limova

5. Usluge i podrška za izvoz

CE certifikat i kompletna carinska dokumentacija

Daljinsko vođenje instalacije putem videa ili inženjer na terenu (dostupno u jugoistočnoj Europi)

1 godina jamstva i doživotna tehnička podrška

Obuka operatera i podrška za dodatne strojeve (odvijač, kalupi, stol za iznošenje itd.)

6. Zaključak

Ako tražite lagani, estetski i stabilan stroj za izradu profila trapezni lim T15/140, Hebei Xinnuo Roll Forming Machine Co., Ltd. je vaš pouzdani partner. Kontaktirajte nas za personaliziranu ponudu i pridružite se mreži zadovoljnih klijenata diljem Europe!
