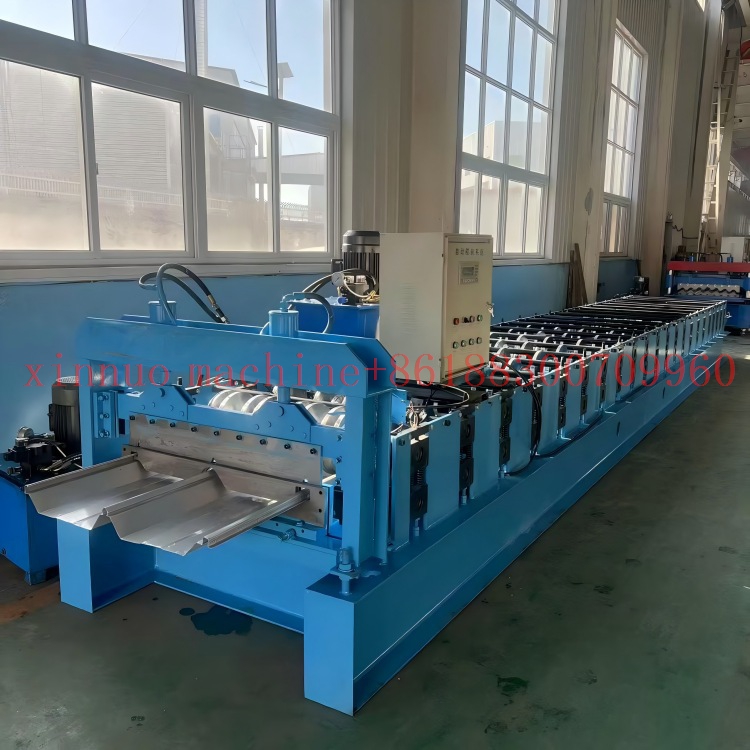

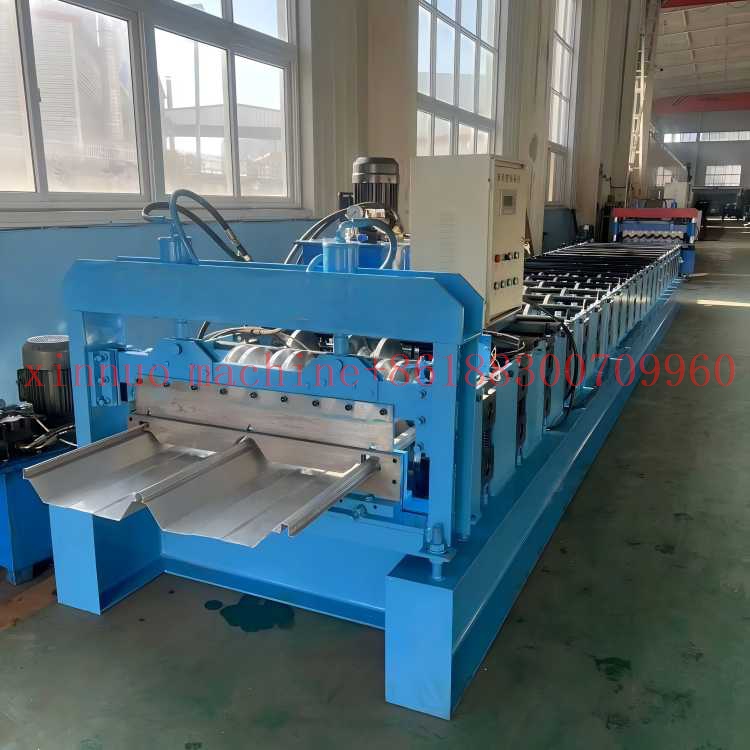

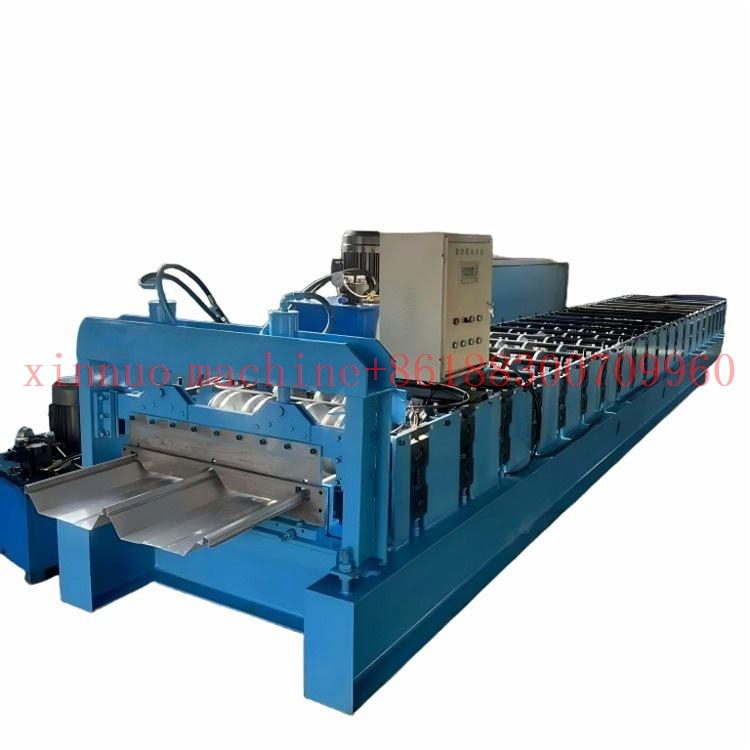

Perfiladeira de telhas trapézio 100
Perfiladeira de Telhas Trapézio 100 – Principais Vantagens

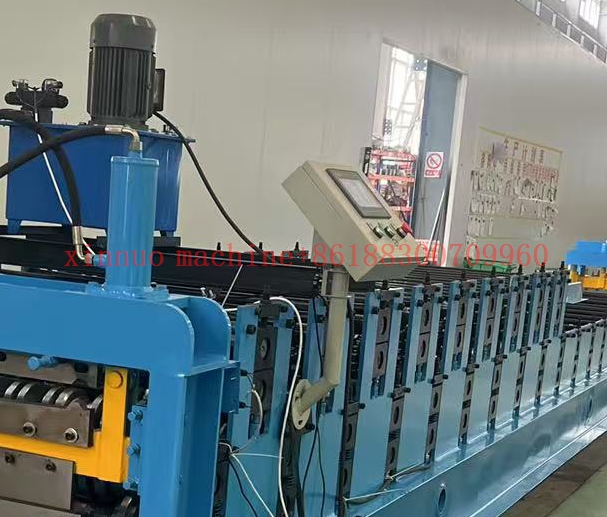

Automação Inteligente: Equipada com sistema de controle programável (PLC), a máquina realiza todo o processo de maneira automática – desde a alimentação da chapa até a conformação e corte, proporcionando mais eficiência e economia de mão de obra.
Eixo Central Reforçado: Produzido em aço de alta liga SAE 52100 (aço para rolamento), o eixo passa por processos rigorosos como forjamento, tratamento térmico, usinagem de precisão e cromagem dura, garantindo alta resistência e longa vida útil.
Especificações Técnicas da Máquina:
Material dos Eixos Formadores: Aço carbono 45# com tratamento térmico
Diâmetro dos Eixos: 70 mm
Estrutura Principal: Viga H-400 soldada com reforço estrutural
Espessura da Placa Base: 14 mm
Modelo: BX 6100
Tamanho Total do Equipamento: 8800 mm (C) × 1250 mm (L) × 1150 mm (A)
Peso Total: Aproximadamente 3.800 kg
Rolos de Conformação: Fabricados em aço 45# com revestimento em cromo duro
Sistema de Transmissão: Corrente de acionamento mecânico
Tipo de Corrente: ANSI padrão 0,6"

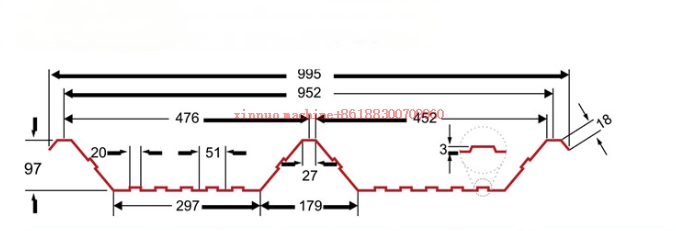

Perfiladeira Trapézio 100 – Solução Ideal para Telhas Industriais
A Perfiladeira de Telhas Trapézio 100 é amplamente empregada em coberturas de galpões industriais, logísticos e agrícolas, especialmente quando se busca economia estrutural e alta vazão de águas pluviais, mesmo com baixa inclinação de telhado.
Com tecnologia de ponta e projeto otimizado, a XIN NUO garante desempenho superior em cada etapa. Da desbobinagem ao corte final, cada componente da linha foi desenvolvido para oferecer robustez, estabilidade dimensional e operação contínua.

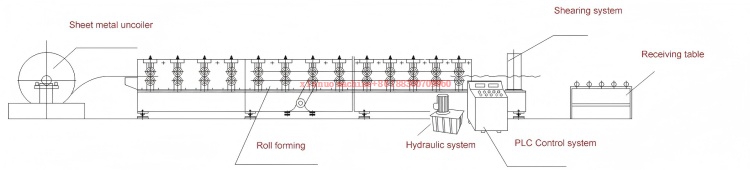

Componentes da Linha:
Desbobinador motorizado para até 5 toneladas (modelo simples ou duplo com mandril expansivo)
Mesa de alimentação com guias laterais, alinhando com precisão a chapa antes do conformador
Conjunto de rolos tratadas e cromadas para evitar desgaste e marcas na telha
Guilhotina hidráulica de corte automático, integrada ao painel eletrônico com tela digital sensível ao toque
Sistema de programação múltipla, que permite configurar diferentes tamanhos e formatos de telhas conforme a necessidade da produção.
