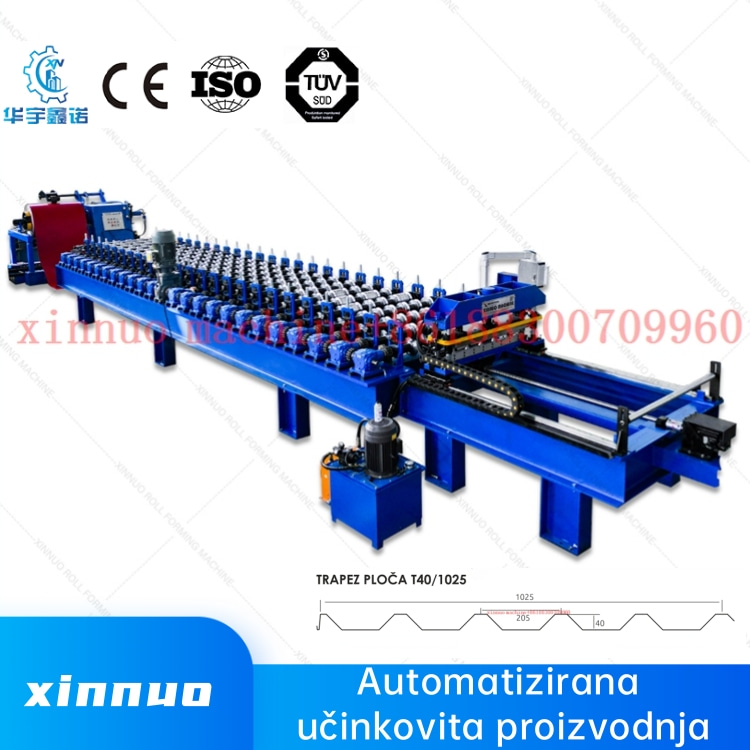

Masina za trapezni lim T40/205 – Profilna linija za visokokvalitetne trapezne ploče

1.Karakteristike lima i primjena:

Trapezni lim T40/205 ističe se visokim valovima, izvrsnom čvrstoćom na savijanje i dobrom drenažnom sposobnošću, što ga čini pogodnim za:

Krovne panele za industrijske hale

Zidne obloge za skladišta i rashladne komore

Nosive čelične ploče (kao osnova za sendvič panele)

Krovne sustave komercijalnih zgrada

Vanjske ploče u kombinaciji s sendvič panelima

Pored funkcionalnosti, lim ima moderan izgled koji odgovara estetskim i tehničkim standardima građevinarstva u Hrvatskoj i jugoistočnoj Europi.

 2. Sastav linije za trapezne limove T40/205 :

Linija se sastoji od visokopreciznih modula za automatsku i učinkovitu proizvodnju:

1. Sustav za odmotavanje (otvarač zavojnica)

Ručni nosač zavojnice (kapacitet 5 tona)

Hidraulična ekspandirajuća osovina (opcija)

Sustav za kontrolu napetosti s pritiskom, sprječava labavljenje materijala

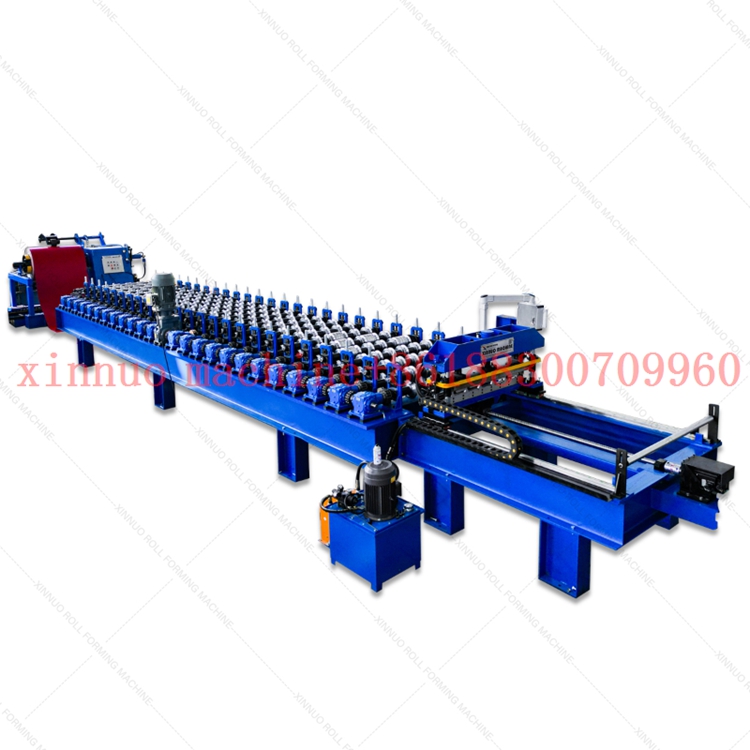

2. Glavni dio stroja za oblikovanje

Broj valjaka: 20–24 redova (ovisno o dizajnu)

Materijal valjaka: Čelik 45# + galvanizacija / GCr15 vakuumsko kaljeni valjci (opcija)

Promjer osovine: 70–80 mm (pogodno za limove debljine do 1,0 mm)

Pogon: Lančani prijenos / mjenjač / spojnica za stabilnu sinhronizaciju

Konstrukcija postolja: Zavarena čelična baza + nosači, toplinska obrada za sprječavanje deformacije

3. Hidraulički rezač

Materijal: Cr12Mov kaljeni čelik (tvrdoća HRC58-62)

Dizajn noža: čist rez bez neravnina, oštećenje premaza je isključeno

Automatsko rezanje s PLC kontrolom duljine

4. Upravljački sustav (pametna kontrola)

PLC upravljanje (Siemens/Mitsubishi)

Sučelje s touch screenom (podrška za više jezika: engleski, hrvatski, španjolski)

Automatsko mjerenje, rezanje, brojanje i uzbuna za greške

5. Izlazni sustav

Ručni nosač (3 metra)

Opcije: automatska stolica za skladištenje, klizna traka, okretni mehanizam

 3. Tehnički parametri (standardna konfiguracija):

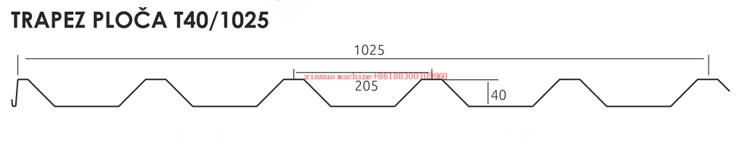

Tip lima: T40/205

Širina sirovog materijala: 1250 mm (standard)

Konačna širina: 1025 mm (moguća prilagodba)

Debljina materijala: 0,5–1,0 mm

Vrsta materijala: Obojeni čelik, pocinčani lim, Al-Zn lim

Brzina oblikovanja: 8–15 m/min

Snaga glavnog motora: 11 KW (frekvencijska regulacija)

Snaga hidraulike: 5,5 KW

Broj valjaka: 20–24 reda

Težina stroja: 8–10 tona

Dimenzije (D׊) : ~16 m × 1,5 m

4. Prednosti linije:

Precizno oblikovanje – Ravni limovi, ujednačeni valovi, estetski izgled

Robusna konstrukcija – Ojačani čelični okvir, dugotrajna stabilnost

Automatska kontrola – Jednostavno upravljanje putem touch screena

Prilagodljivost – Mogućnost prilagodbe prema specifičnim zahtjevima

Servisna podrška – Garancija 1 godine, besplatna tehnička pomoć

 5. Pogodnosti za izvoz :

CE certificiranje

Potpuna isporučna dokumentacija (carinska deklaracija, packing list)

Savjeti za postavljanje u tvornici

Podrška za više jezika (Europu, Latinsku Ameriku, Aziju)

Stručna instalacija (online ili na licu mjesta)

 6. Zaključak :

Ako tražite visokokvalitetnu liniju za proizvodnju trapezih limova T40/205 prilagođenu hrvatskom tržištu, naš stroj je idealan izbor. Pružamo vrhunsku opremu i podršku. Kontaktirajte nas za tehničke crteže, video prezentaciju ili ponudu!
