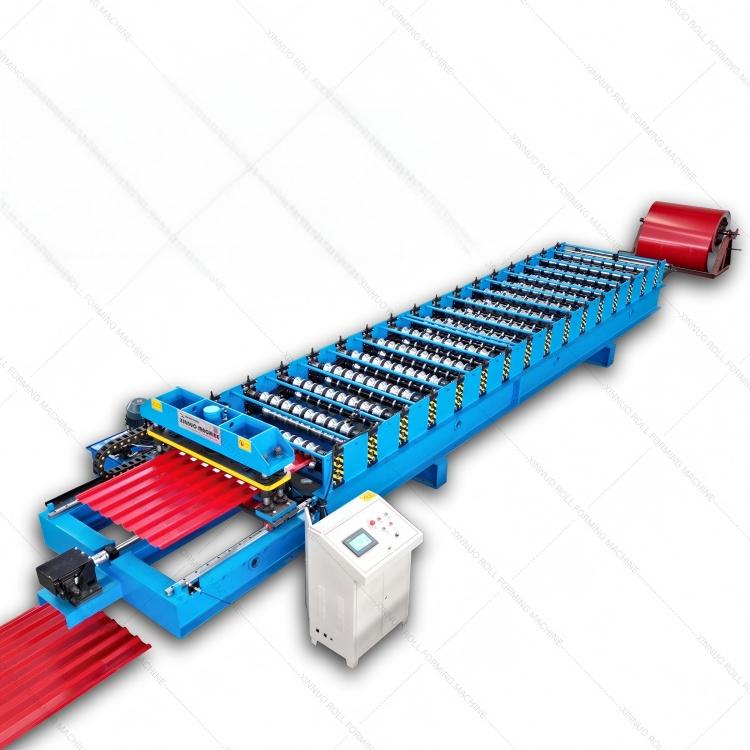

Mašina-za-trapezni-lim-T10 – Automatska linija za oblikovanje laganih metalnih ploča

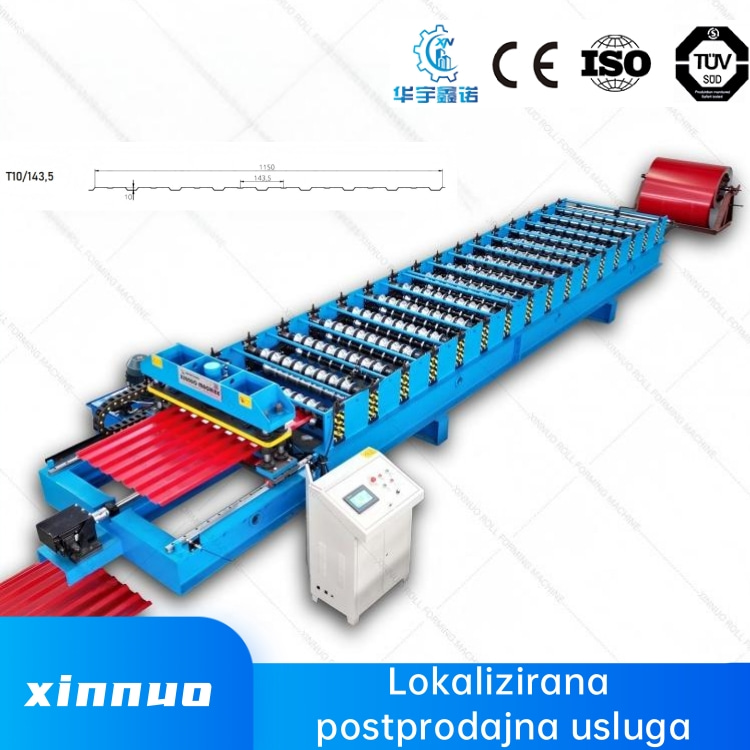

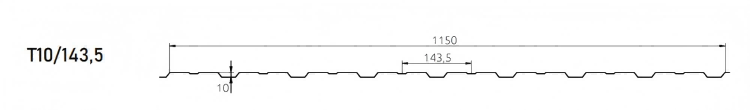

1. Predstavljanje profila trapezni lim T10/143,5

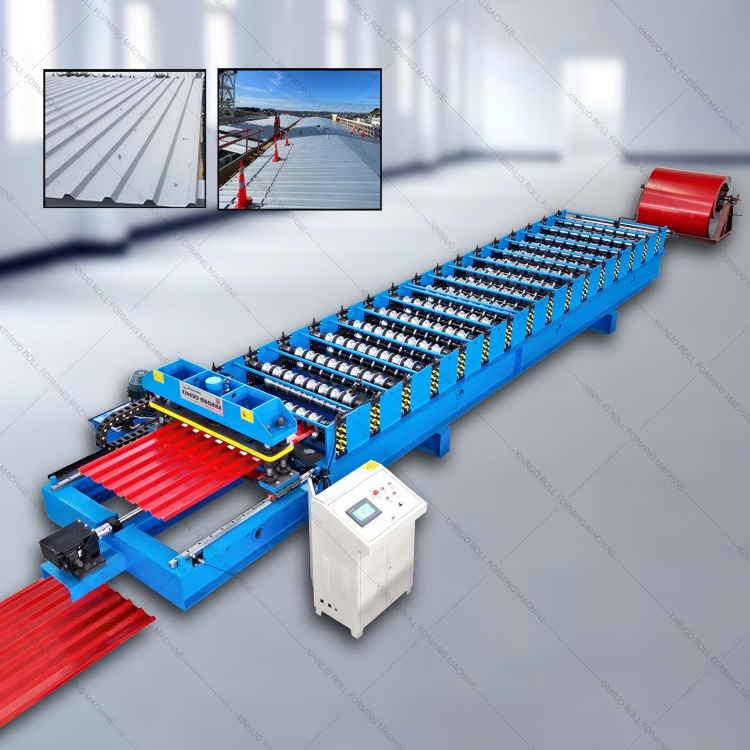

Trapezni lim T10/143,5 ima valnu visinu od 10 mm i razmak valova od 143,5 mm, idealan za primjenu u laganoj čeličnoj konstrukciji: unutarnji zidovi, stropovi i zaštitne ograde. U Hrvatskoj i okolnim zemljama predstavlja ekonomično i traženo rješenje za građevinske projekte.

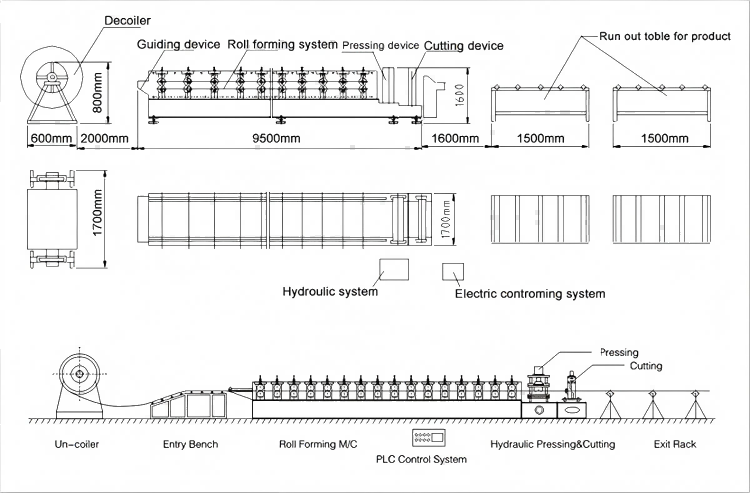

2. Sastav opreme

Linija mašina-za-trapezni-lim-T10 uključuje:

Sustav otvaranja rolni
Ručni odvijač (nosivost 5 t); opcije: hidraulično proširenje i sustav protiv odmotavanja

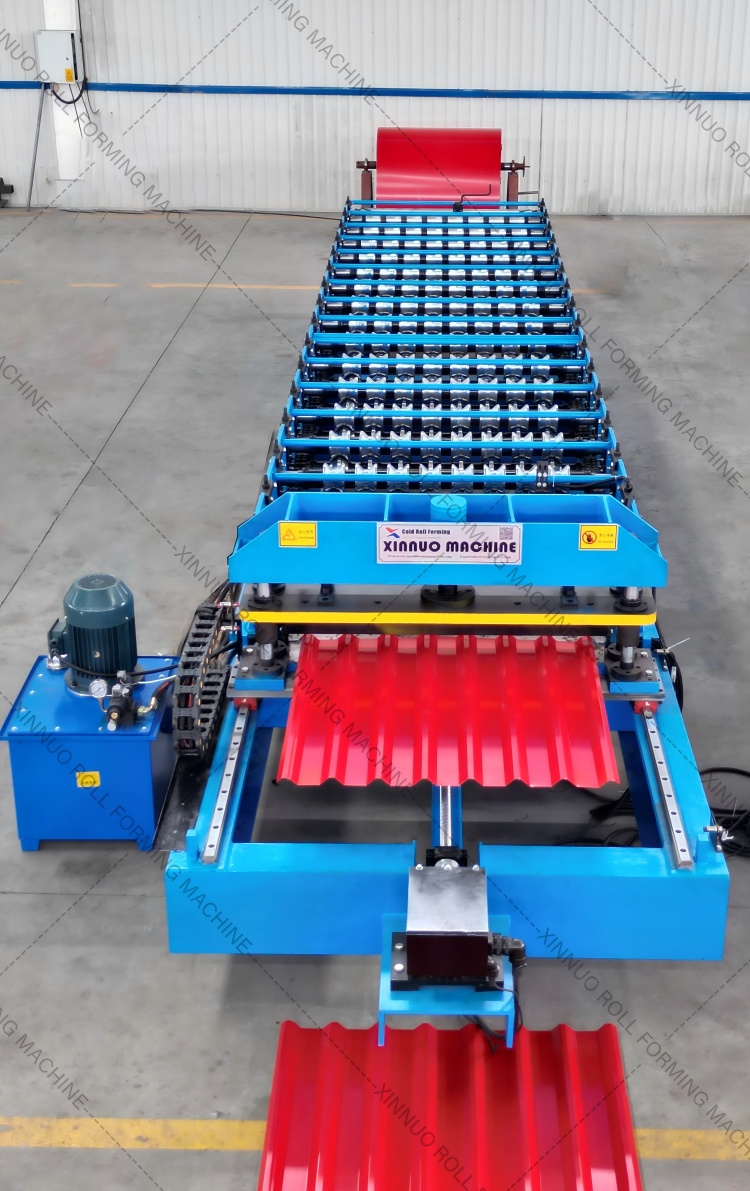

Glavni stroj za oblikovanje

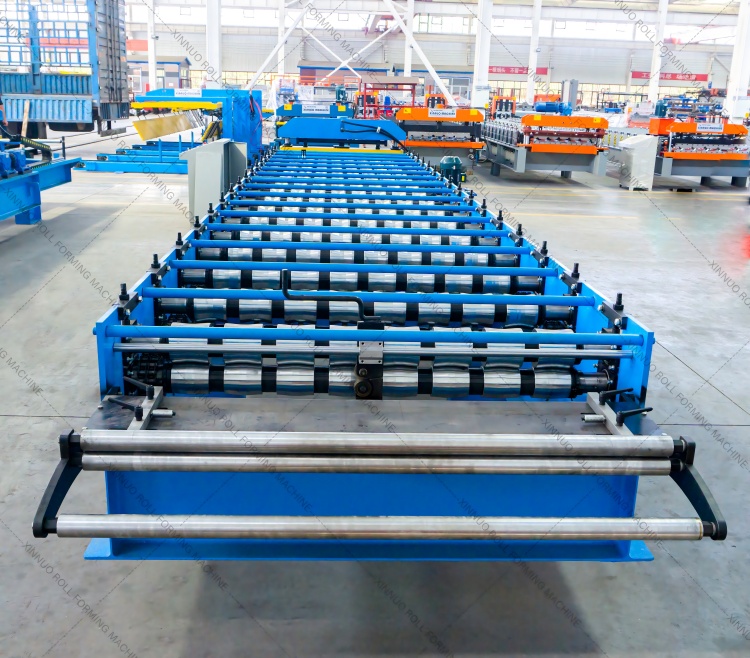

Čvrsta baza, termički tretirana; 16–20 redova valjaka po narudžbi
Valjci od čelika 45# s tvrdom hromiranom površinom ili GCr15 vakuumski kaljeni
Promjer valjaka Ø70–80 mm; prijenos: lančani sustav ili opcionalni servo direktni drive

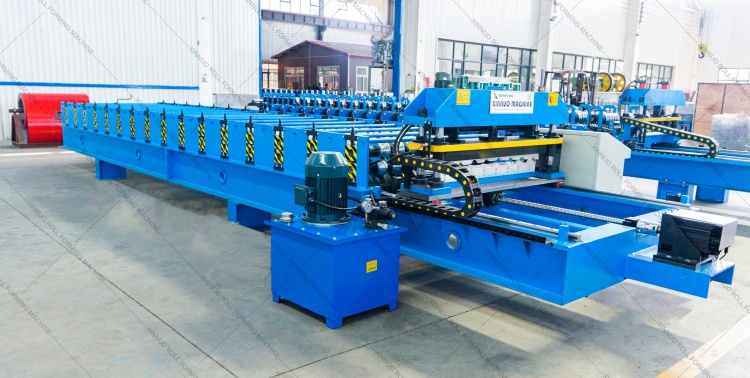

Hidraulični sustav rezanja
Prednje ili stražnje rezanje, automatsko po dužini; oštrice od Cr12MoV kaljene do HRC 58+, režu čisto i bez srha

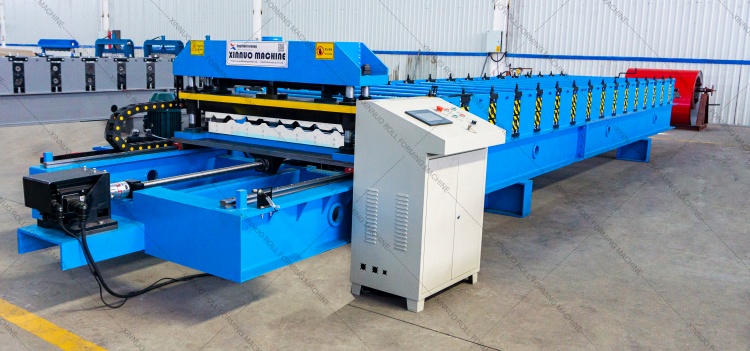

PLC upravljanje
Siemens/Mitsubishi/Schneider, zaslon u boji s višejezičnim sučeljem (HR, ENG, ES); automatsko brojanje, dužinsko rezanje, detekcija kvarova

Sustav izbacivanja gotovih ploča
Standardna 3 m neživčana podrška; opcionalno automatski sustav slaganja

3. Tehnički parametri

Profil: Trapezni lim T10/143,5

Debljina lima: 0,3–0,6 mm

Efektivna širina: 860–1050 mm (prema dogovoru)

Ulazna širina: 1000–1250 mm

Brzina oblikovanja: 10–15 m/min

Broj valjaka: 16–20 redova

Snaga glavnog motora: 5,5–7,5 kW

Hidraulika: 3 kW

Kontrola: Potpuno automatski PLC

Težina: 5–6 tona

4. Prednosti stroja

Precizno prilagođeno: dizajniran prema standardu T10/143,5 za visoku kvalitetu ploča

Visoka automatizacija: jednostavan rad, smanjena potreba za operaterima

Dug život alata: oštrice od izdržljivog čelika s visokom tvrdoćom

Stabilni rad: ključni dijelovi renomiranih svjetskih dobavljača

Fleksibilno prilagođavanje: moguće po uzorku, uključuje 3D modeliranje i tehničku podršku

5. Tržište i podrška

Profil T10/143,5 široko je korišten u Hrvatskoj, Sloveniji, BiH i Srbiji. Hebei Xinnuo ima:

CE certifikat prilagođen EU tržištu

Drvenu ambalažu i transport u kontejnerima

Opcije napona i priključaka prema lokalnim standardima

Detaljne upute za ugradnju i online tehničku podršku

Garanciju od 1 godine i doživotnu uslugu održavanja
