Componentes Inclusos no Equipamento:
A. 1 conjunto Desbobinador Elétrico Motorizado - Capacidade 10,0 Ton
• Operação totalmente automatizada, com ajuste para diferentes diâmetros internos de bobina.
B. 1 conjunto Estrutura Principal da Máquina
• Estrutura imponente e reforçada, projetada para operação contínua e estável.

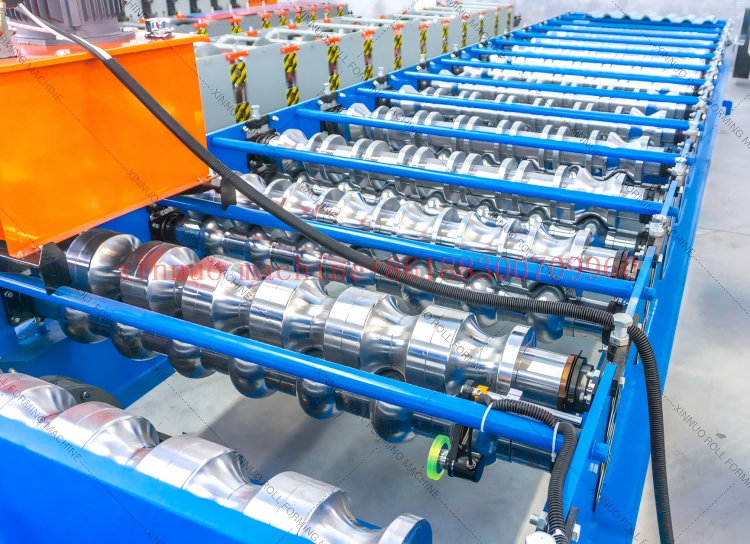

C. 1 conjunto Rolos Conformadores em Aço SAE 1045 com Revestimento 100% em Cromo Duro
• Alta resistência ao desgaste e à corrosão, garantindo excelente acabamento do perfil.

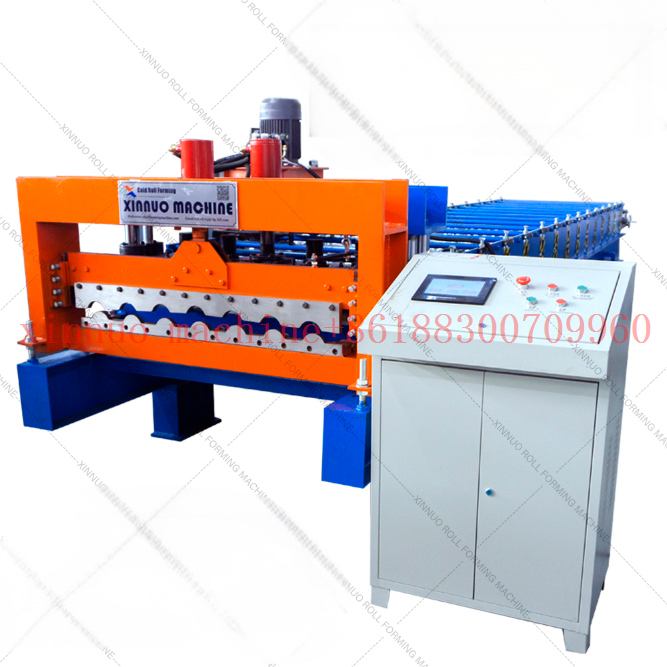

D. 1 conjunto Painel de Comando Totalmente Automatizado com Tela Touch-Screen Colorida
• Permite programar diferentes tamanhos e quantidades com operação simples e intuitiva.
E. 1 conjunto Sistema de Transmissão por Correntes ASA80
• Alta eficiência, baixo ruído e fácil manutenção.

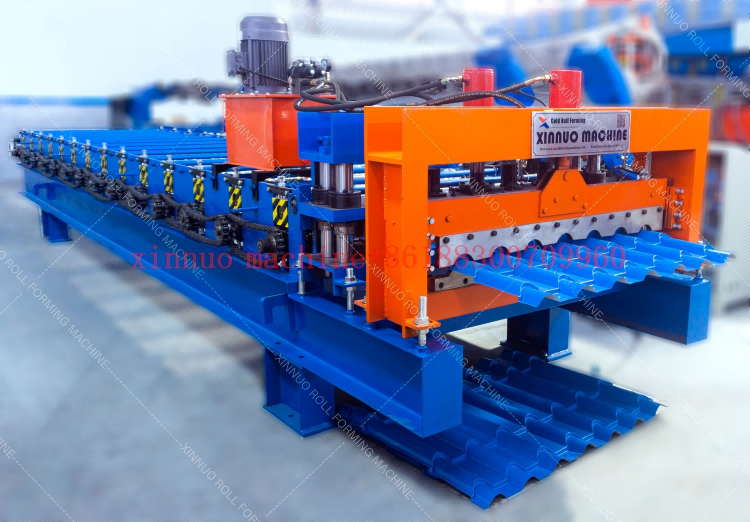

F. 1 conjunto Guilhotina Hidráulica com Dois Cilindros
• Corte automático e preciso, com acionamento pelo sistema de controle.
G. 1 conjunto Sistema de Estampo Colonial Hidráulico
• Prensagem automática sincronizada com o CLP, acompanha o formato da telha para acabamento decorativo de alto relevo.
H. 1 conjunto Faca de Corte em Aço VC131 com Tratamento Térmico
• Alta durabilidade e resistência ao desgaste.
I. 1 conjunto Unidade Hidráulica
• Fornece potência estável para os sistemas de corte e estampagem.
J. 1 conjunto Faca de Refilo
• Para acabamento lateral da telha tipo sanduíche.

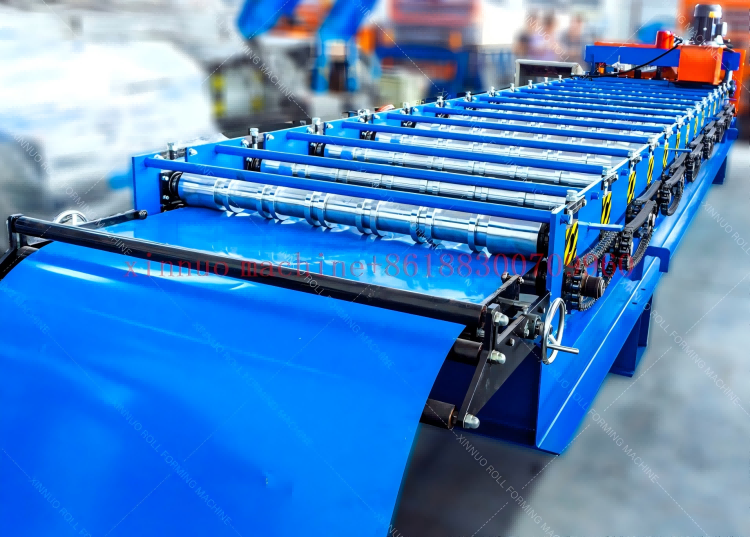

K. 1 conjunto Faca Slitter na Mesa de Entrada de Chapa
• Realiza cortes rápidos e seguros da chapa para troca ágil da bobina.
L. 1 conjunto Dispositivo de Acabamento de Borda
• Garante o alinhamento e acabamento preciso das extremidades da chapa.
M. 1 conjunto Grade de Proteção em Toda a Máquina
• Cobre áreas de conformação, corte e transmissão, protegendo o operador de riscos mecânicos.
Detalhes Técnicos e Funcionais:
Desbobinador Motorizado:
Desbobinamento com acionamento elétrico automatizado. Suporta até 10 toneladas e permite ajuste ao raio interno das bobinas. Otimiza o fluxo de produção e reduz a necessidade de intervenção manual.
Sistema de Automação:
Equipado com painel de comando inteligente e tela touch-screen colorida. Permite configurar diferentes lotes com tamanhos variados, oferecendo controle total da produção com agilidade, precisão e modernidade.

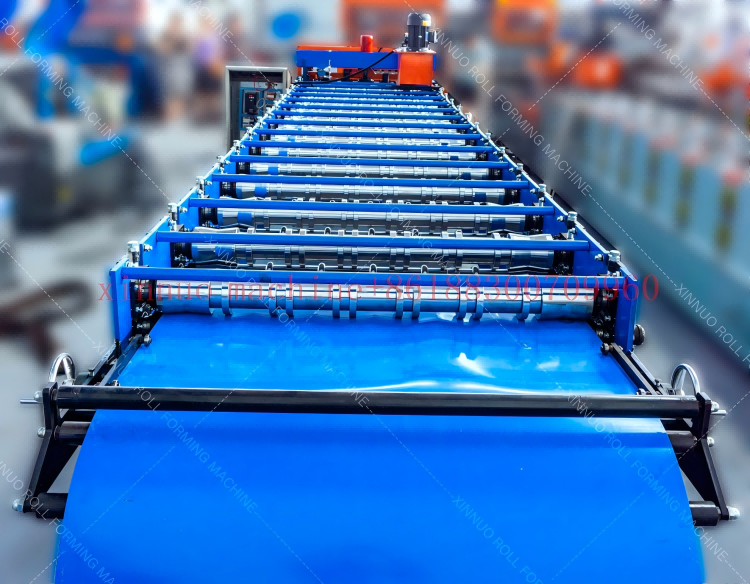

Estrutura da Máquina e Rolos:
A estrutura robusta sustenta os rolos de conformação em aço SAE 1045 com cromo duro integral, garantindo maior vida útil e acabamento superior nas telhas formadas. A transmissão é realizada por correntes industriais ASA80, proporcionando estabilidade e baixa manutenção.
Sistema de Corte Automático:
Corte executado por guilhotina hidráulica de duplo cilindro com acionamento automático. Alta precisão e fluidez no processo.
Sistema de Estampo Colonial:
Sistema de prensagem hidráulica controlado por CLP. Executa o estampo conforme o modelo da telha, gerando um efeito visual tridimensional e elegante, ideal para telhas de estilo colonial.
Faca de Refilo:
Permite o corte preciso das bordas laterais, essencial para a produção de telhas do tipo sanduíche.
Faca Slitter na Entrada:
Localizada na mesa de alimentação, esta faca permite cortes rápidos e seguros, facilitando a troca de bobinas com economia de tempo e aumento da segurança operacional.
Grade de Proteção para o Operador:
Proteção mecânica completa sobre as áreas críticas da máquina (roletes, engrenagens, correntes e guilhotina), garantindo a segurança total do operador e conformidade com as normas industriais.
